Kabeldoorvoeringen
De modulaire kabeldoorvoering van MCT Brattberg zijn speciaal ontwikkeld om kabels en buizen door te voeren door wanden en vloeren. De doorvoeringen zorgen voor een waterdichte, gasdichte en brandvertragende afgedichting.
MCT Brattberg kabeldoorvoeringen:
- Controleerbaar systeem, vermindert foutkans tijdens montage
- Beveiliging tegen druk, water, gas, rook, explosies, trillingen, geluid, radioactieve straling en ongedierte zoals bijvoorbeeld ratten
- Brandvertragend (EN 1366 getest, A0, A60, H120)
- Vooraf ingevette blokken: vereenvoudigt en versnelt de montage
- Getest en gecertificeerd door vrijwel alle classificatiebureaus
- 25 jaar garantie mits geïnstalleerd volgens montagevoorschriften
Downloade brochure:
Multi Cable Transits
Het oorspronkelijke systeem uit de jaren ’50 is in de basis ongewijzigd gebleven, maar is wel geëvolueerd tot een veelzijdig systeem, dat in diverse varianten verkrijgbaar is. Zo zijn er verschillende typen frames voor verschillende toepassingen; lassen, instorten, inbouwen of opbouwen. Ook zijn er speciale oplossingen voor EMC en Ex zones
Er is een uitgebreid aantal standaard maten verkrijgbaar, zowel voor wat betreft de doorvoerramen als de kabelblokken. Daarnaast is het ook mogelijk om doorvoeringen op maat te laten maken. Neem hiervoor contact op met Maurice Welbie.
Ondersteuning gedurende uw project
Behalve dat wij uw doorvoerproducten snel en correct leveren, in veel gevallen direct uit voorraad, ondersteunen wij u graag op alle fronten. Al tijdens de ontwerpfase denken wij graag met u mee over de locatie en grootte van doorvoeringen, ook in relatie tot de aantallen kabels en de indeling van alle ruimtes. Gedurende de calculatiefase ondersteunen wij u vanzelfsprekend ook graag. U krijgt gratis de beschikking over ons calculatieprogramma RGplan, maar desgewenst voeren wij de calculaties voor u uit. Hierbij kunnen wij naast het berekenen van benodigde aantallen doorvoerproducten ook tekeningen aanleveren van de opbouw per individueel raam. Ook in deze fase adviseren wij u graag en denken mee over een optimale keuze, vanuit het oogpunt van investeringskosten, efficiëntie en veiligheid.
Wij houden ook in de logistiek graag rekening met uw wensen. Zendingen kunnen bijvoorbeeld worden gemarkeerd per locatie in het project. Op verzoek leveren wij zelfs producten compleet voorgesorteerd aan, zodat de materiaalbehoefte voor iedere doorvoering of opening apart wordt verpakt.
In de volgende fase, de uitvoering (montage), helpen wij u graag met gratis trainingen op locatie, bijvoorbeeld wanneer u weinig ervaring heeft met het plaatsen van doorvoersystemen of wanneer nieuwe medewerkers bijgeschoold dienen te worden op dit vlak. Gedurende uw gehele project voorzien wij u desgewenst graag van advies, online, telefonisch, per videogesprek of op locatie. Alle standaard materialen die overtollig blijken aan het einde van een project kunnen na afloop, mist in nieuwstaat, aan ons worden geretourneerd.
Waarom MCT Brattberg?
Waterdicht
Alle kabeldoorvoeringen van MCT Brattberg zijn minimaal IP66/68 waterdicht
Hittebestendig
Alle doorvoeringen van MCT Brattberg zijn A60/H120 vuurvast
Drukvast
Alle doorvoeringen van MCT Brattberg zijn bestand tegen 1.8 bar continue druk
Bescherming tegen jetfire
Bescherming tegen jetfire
Grounding & Bonding
Bescherming tegen deelstromen die via de kabelmantel meekomen

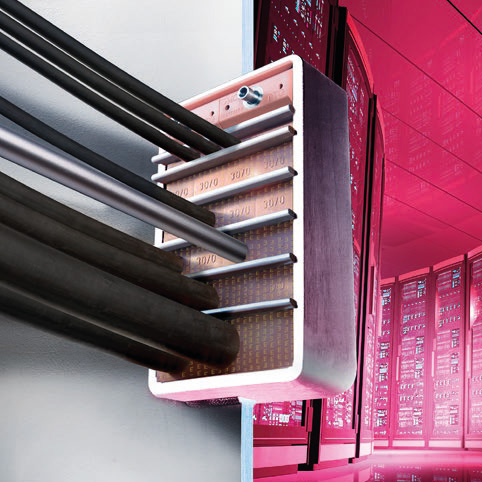

EMC doorvoeringen
De EMC-frames en componenten uit de E-serie bieden dezelfde afdichting als het standaard MCT Brattberg-systeem, maar met toegevoegde, ingebouwde bescherming tegen elektromagnetische pulsen, elektronische sabotage en statische elektriciteit
Meer info

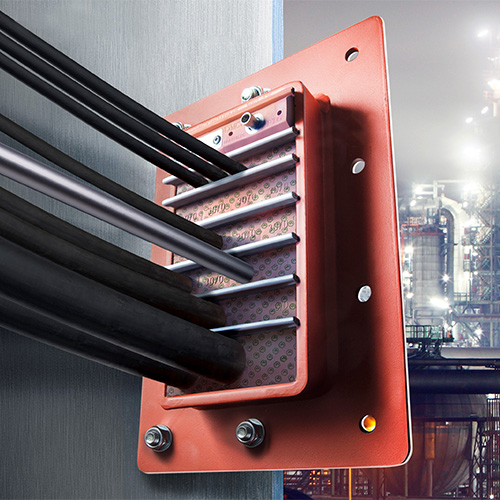

Kabeldoorvoeringen voor EX zones
IECEx & ATEX betreft alle producten die gebruikt worden op plaatsen waar explosieve atmosferen kunnen ontstaan. Plaatsen waar mengsels van lucht en brandbare materialen zoals gassen, dampen, nevel en stof kunnen voorkomen.
Meer infoVulling en componenten
Naast het frame en standaard blokken, zijn er nog een aantal andere componenten nodig om de doorvoer correct te installeren en hiermee de waterdichtheid en andere eigenschappen te kunnen garanderen. Eindafdichtingen en stayplates zijn voorbeelden van belangrijke componenten. Daarnaast zijn er ook speciale tools verkrijgbaar om de installatie nog makkelijker te maken.
Om het inbouwen van een RGP gemakkelijk te maken en niet te hoeven boren heeft TTT de CCM150 ontwikkeld, in instortmodule die waterdicht is en gemaakt is voor een RGP150
Naast standaard blokken, zoals de insert blokken, blind blokken, handiblokken, addblokken en U-blokken. Heeft MCT Brattberg ook een aantal blokken voor speciale toepassingen, waaronder blokken speciaal voor 3 fase kabels of ovale waveguide blokken.
Download de brochure
Deze video is niet zichtbaar vanwege uw cookie voorkeuren.
Eenvoudig, controleerbaar en veilig
Kabeldoorvoeringen voorkomen dat vuur, rook, gas en water aangrenzende delen van een constructie bereiken via kabel- en buisdoorvoeringen in het geval dat zich een gevaar voordoet in een bepaald compartiment.
Hoewel kabel- en leidingdoorvoeren kunnen worden beschouwd als ondergeschikte onderdelen van een schip, een offshore olieplatform, een energiecentrale of andere installatie, spelen ze een cruciale rol bij de bescherming van mens, milieu en continuïteit van de bedrijfsvoering. Er worden enorme sommen geld geïnvesteerd in bekwame werknemers en hoogwaardige constructies en daarom moeten deze essentiële activa te allen tijde zorgvuldig worden beschermd. Dit is de reden waarom het weglaten of slecht bouwen en installeren van doorvoeren in een constructie als grove nalatigheid kan worden beschouwd.

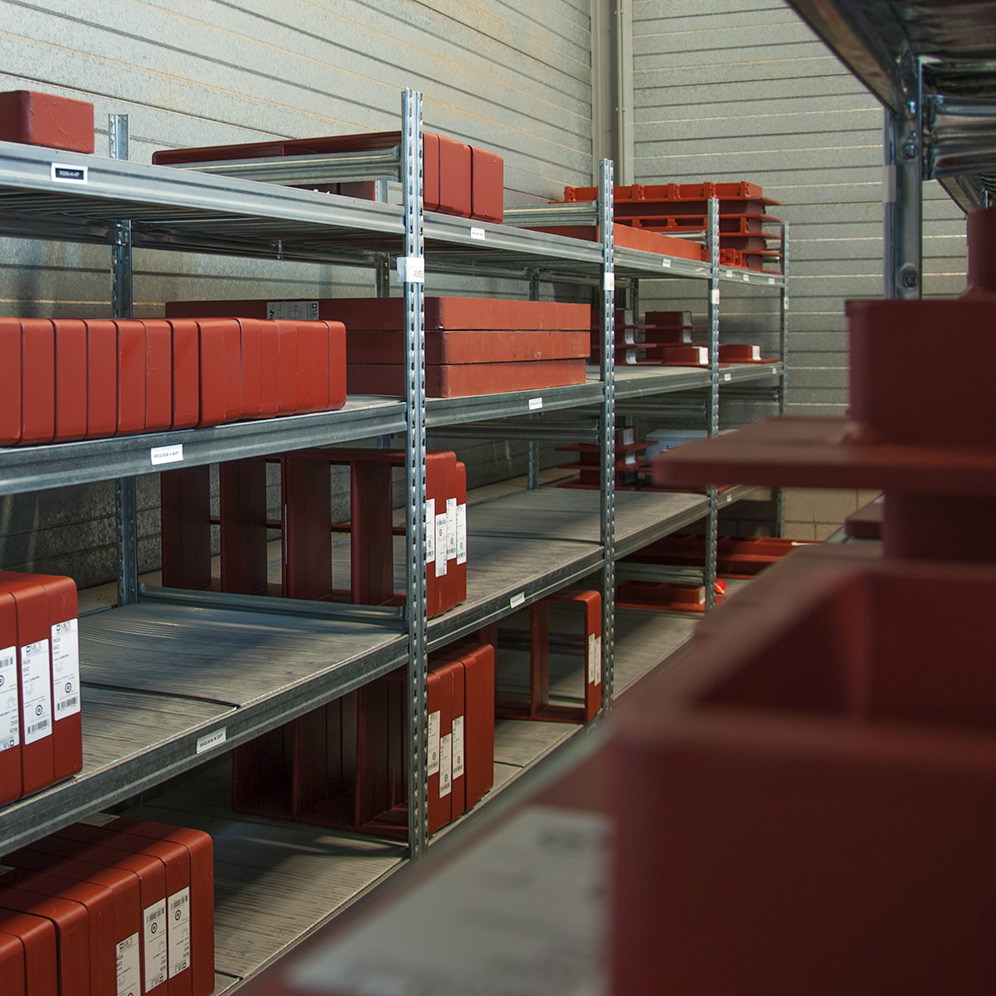

Op voorraad
MCT Brattberg doorvoerproducten worden dagelijks gebruikt. Uit ervaring weten wij als geen ander, hoe belangrijk het is om voldoende voorraden aan te houden, zodat wij steeds zoveel mogelijk kunnen voldoen aan de hoge logistieke eisen die vanuit de markt worden gesteld. Van een zeer groot deel van het assortiment van MCT Brattberg wordt in ons magazijn in Nederland een ruime voorraad aangehouden.
In de webshop zijn de actuele voorraden uit ons magazijn te zien. Normaal gesproken kunnen wij u de voorradige producten, mits voor 15.00 uur besteld, binnen 24 uur leveren.
![RGSC4P Frame marine,roundc, primer 1 x [internal size 160x120mm]](/media/products/mct-frames-rgsc-RGSC4P.jpg?v=1667401532)
![RGSK4P Frame marine, extend,primer 1 x [internal size 160x120mm]](/media/products/mct-frames-RGSK.jpg?v=1667401533)
![RGSF6P Frame marine+flange, primer 1 x [internal size 220x120mm]](/media/products/mct-frames-rgsf-RGSF6P_1.jpg?v=1667401532)
![RGS8P Frame marine, primer 1 x [internal size 280x120mm]](/media/products/mct-frames-rgs-RGS8P_1.jpg?v=1667401531)
Kabeldoorvoering projecten

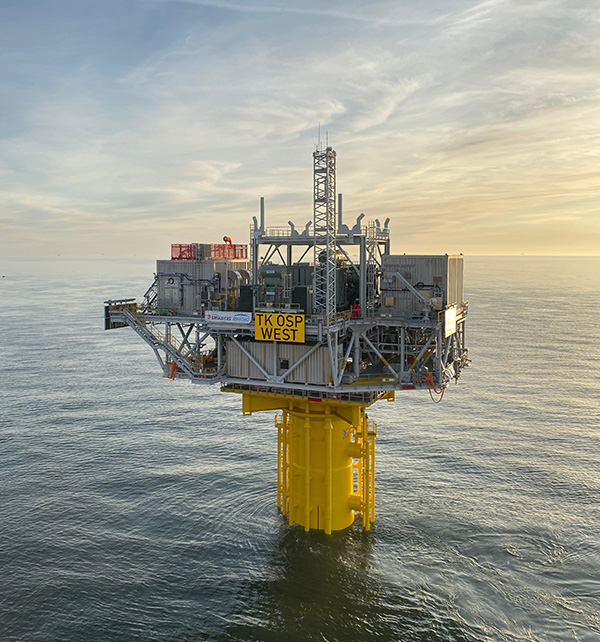

Triton Knoll OSP West
RGS frames ingelast op verschillende plekken in het platform.

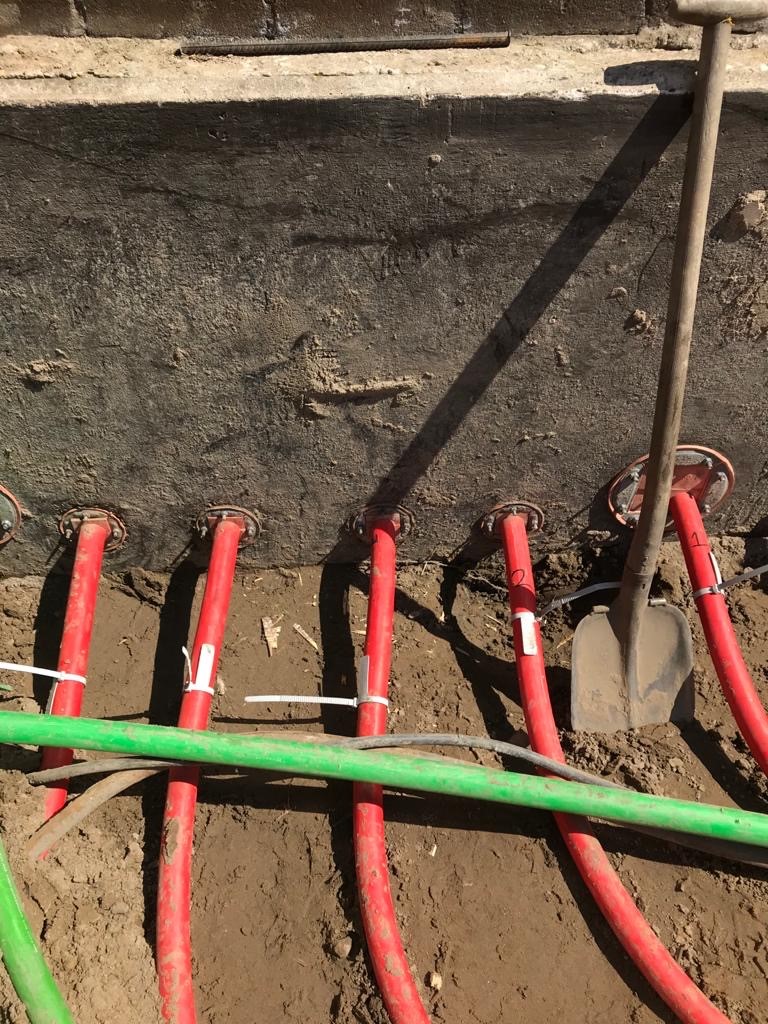

Sunijlijn Utrecht Nieuwegein
De ronde RGP doorvoeringen zijn direct in de betonnen muur gemonteerd

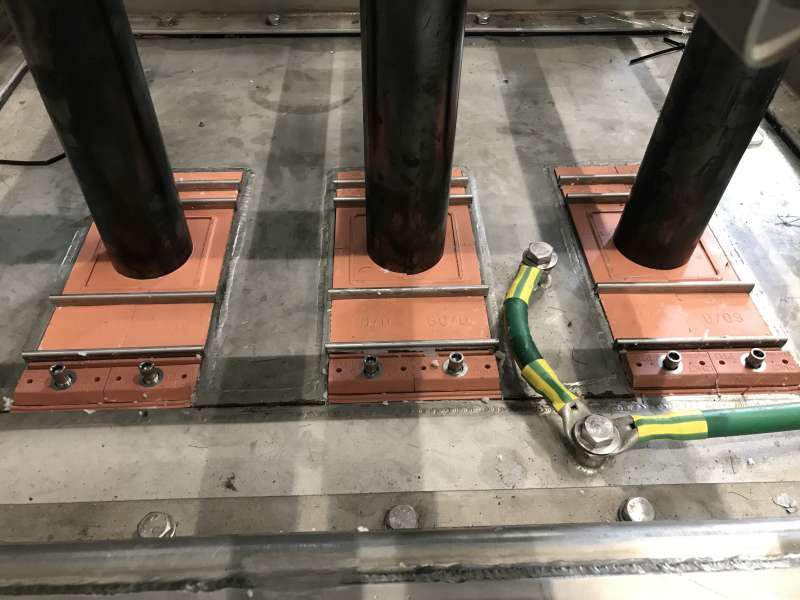

RGS frames
Ingelaste RGS frames die gevuld zijn met U-blokken om de grote kabel te centreren in het frame
Heeft u vragen over onze kabeldoorvoeringen?
Voor vragen en advies over de kabeldoorvoeringen of uw specifieke situatie, onze MCT Brattberg specialist Maurice Welbie helpt u graag.
