Kabeldoorvoeringen opbouw
Met opbouw frames worden frames bedoeld die met bouten gemonteerd moeten worden aan een muur of stalen schot. Dit kan nodig zijn omdat er kabels getrokken moeten worden op een bestaande locatie en/of er niet gelast mag worden in stalen constructies.
Is het niet duidelijk welk frame u het beste kunt gebruiken? Neem contact op met Maurice Welbie.
Assortiment opbouw frames:
Frame voor lichtgewicht muren, het bestaat uit RGB-venster met boutgaten en een metalen counterframe | |
Opbouw frame ontwikkeld voor bestaande situaties | |
Ronde sleeves voor RGP doorvoering | |
Stalen opbouw frames | |
Stalen wartel, montage zonder te lassen | |
Aluminium kastdoorvoering |

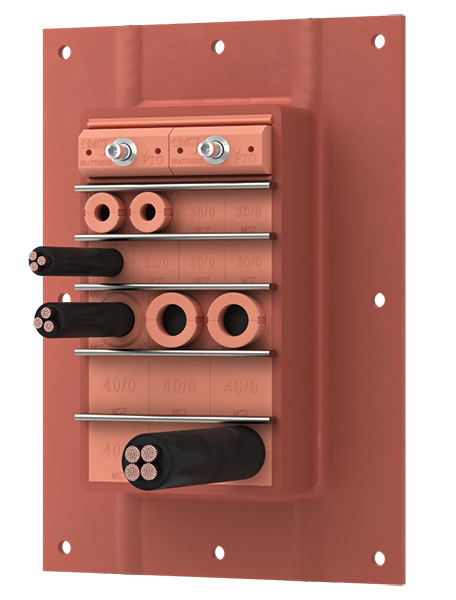

RGG
In tegenstelling tot het RGB raam is het RGG raam bedoeld om (achteraf) op een wand te bouten. Het RGG raam is in de basis gelijk aan een RGB raam, waarbij de flens voorzien is van gaten, die ruimte bieden om het raam met bouten op een wand te bevestigen. Hierbij wordt de ruimte tussen de achterzijde van het raam en de wand voorzien van een waterdichte kit, zoals Sikaflex.
Het RGG raam is ook geschikt voor toepassing op holle of lichtgewicht wanden. In dat geval wordt tevens gebruik gemaakt van een dun, gegalvaniseerd counterframe, dat aan de andere zijde van de wand geplaatst kan worden en in het aangebrachte gat valt. Het counterframe houdt de tussenliggende isolatie op zijn plaats en schermt het aanwezige gat in de holle wand aan de achterzijde af. De raammaat van het RGG raam is bepalend voor de maat van het counterframe. Los daarvan zijn er ten behoeve van een variërende wanddikte drie verschillende diepten van het counterframe beschikbaar.

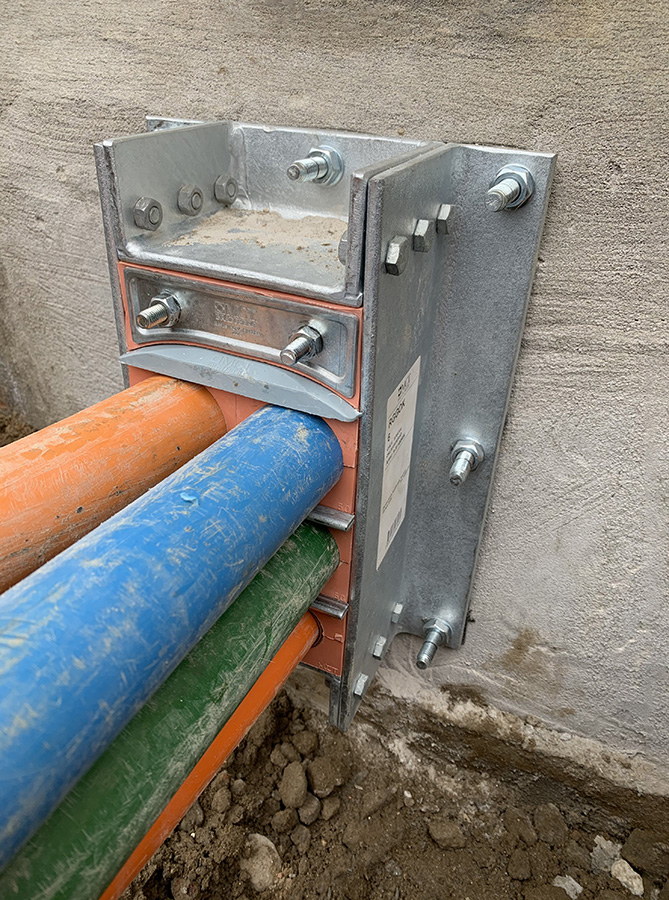

RGGOK
Het RGGOK-frame is bedoeld voor toepassing in bestaande situaties. In essentie is het een opbouwframe, dat het bestaande doorvoergat in een wand of vloer moet afdichten. Vaak is er bij bestaande situaties sprake van kabels, die niet mogen of kunnen worden verwijderd, terwijl er tegelijkertijd sprake is van een doorvoerpunt, dat onvoldoende waterdicht of brandvertragend is. Soms is daarnaast ook sprake van de noodzaak tot het bijvoegen van enkele kabels. In alle gevallen dient te worden vastgesteld, met welk formaat RGGOK-frame de doorvoerruimte volledig kan afdichten, terwijl tegelijkertijd de kabelaantallen, -diameters en –posities in kaart dienen te worden gebracht. Op basis van die inventarisatie kan het juiste type RGGOK-frame worden bepaald.
Het RGGOK-frame heeft dezelfde interne breedte als de standaard RGB-frame (120mm) en is tevens beschikbaar in vier hoogte-eenheden: van 100mm in stappen van 60mm oplopend tot 280mm interne hoogte. Hiernaast bestaan er meervoudige ramen, waarbij uitbreiding in horizontale richting mogelijk is.
RGGOK wordt standaard geleverd in gegalvaniseerd staal, maar het is ook mogelijk om de frames in roestvrij staal te bestellen. De RGGOK is standaard voorzien van boutgaten (M8). Desgewenst kan een gatenpatroon op maat worden geleverd. De benodigde vloeibare pakking is tevens bij TTTBV verkrijgbaar.

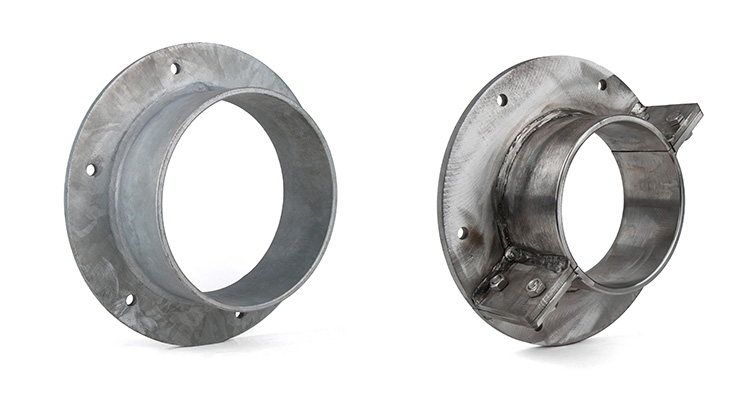

SFBR en SFBRO
De ronde sleeves, waarin een RGP kan worden geplaatst, zijn afgestemd op de diverse RGP maten; standaard zijn zes maten beschikbaar. Er zijn diverse typen leverbaar, zowel met als zonder flens en zowel geschikt voor inlassen als voor opbouwmontage. In het laatste geval is de flens van schroefgaten voorzien. De mantel met flens en schroefgaten is ook beschikbaar in een open uitvoering, voor plaatsing rondom reeds aangebrachte kabels of leidingen.
De ronde sleeves, waarin een RGP kan worden geplaatst, zijn afgestemd op de diverse RGP maten; standaard zijn zes maten beschikbaar. Er zijn diverse typen leverbaar, zowel met als zonder flens en zowel geschikt voor inlassen als voor opbouwmontage. In het laatste geval is de flens van schroefgaten voorzien. De mantel met flens en schroefgaten is ook beschikbaar in een open uitvoering, voor plaatsing rondom reeds aangebrachte kabels of leidingen.

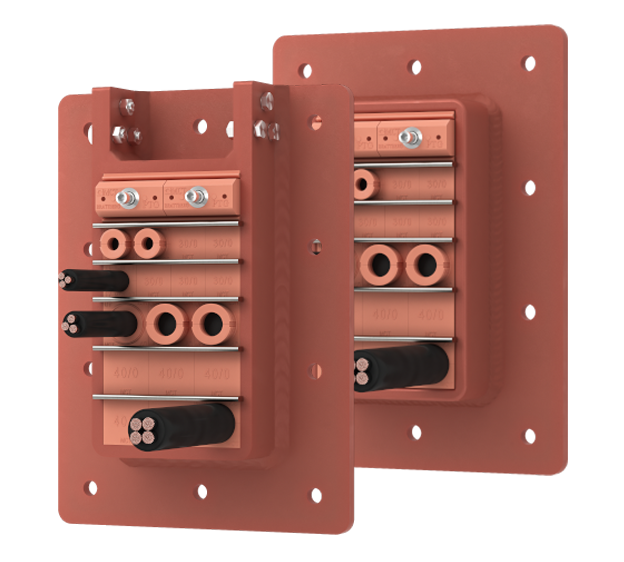

RGSFB en RGSFBO
De RGSFB is vergelijkbaar met de RGSF, alleen is de RGSFB voorzien van schroefgaten, zodat het raam (in tegenstelling tot inlassen) met bouten aan een wand kan worden bevestigd. De RGSFB ramen kunnen worden gebruikt in ruimten waar hitte (zoals bij laswerk) verboden is, dan wel in situaties waarbij lassen onaanvaardbare risico’s voor de betreffende wand met zich meebrengt.
RGSFB frames worden als complete kit geleverd, met inbegrip van geboorde gaten, schroeven en moeren, carosserieringen en een compound. De laatste wordt gebruikt tussen de flens en schot of dek, om een water- en gasdichte doorvoering te garanderen. De standaard maten en gewichten zijn conform die van de RGSF. Voor situaties waar een RGSF wordt vereist, maar waar de kabels reeds zijn aangebracht, is de RGSFBO verkrijgbaar.

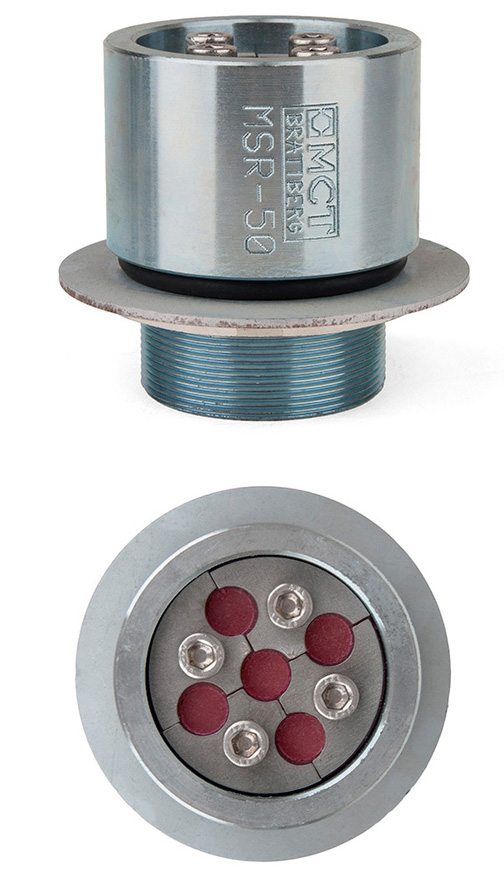

MSR wartel
De MCT Brattberg MSR Wartel is een drukvaste wartel, getest tot 15 bar, ontwikkeld voor het snel doorvoeren van kabels of leidingen in een bestaande stalen wand. Naast drukbestendig is de MSR wartel ook A60 brandvertragend. Voor het toepassen van de MSR wartel behoeft alleen een gat op maat te worden geboord in de stalen wand of vloer. Lassen is niet nodig, waardoor veel tijd wordt bespaard. De MSR Wartel is beschikbaar is gegalvaniseerd staal of in RVS 316L.
De MSR Wartel, is beschikbaar in tien standaard varianten. Afwijkende maten zijn in overleg leverbaar. De range MSR Wartels is geschikt voor kabels van 4 tot 32 mm. Naast wartels voor enkele kabels zijn er ook wartels voor meerdere kabels (maximaal 8) beschikbaar.
- Stalen wartel voor afdichten van kabels bestaande stalen wanden
- Lassen niet noodzakelijk, uitsluitend boren van passend gat volstaat
- A60 gecertificeerd door Lloyds Register conform IMO 754 (18)
- Getest tot een waterdruk van 15 bar
- Bestand tegen water, stof, ijsvorming, ongedierte, etc.
- Metalen delen van de opvulelement MSR Gland zijn van roestvrij staal
- De MSR huls is gemaakt van gegalvaniseerd staal of RVS 316L

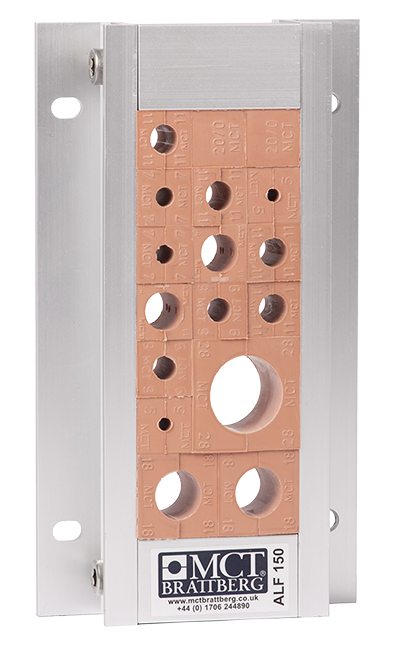

ALF kastdoorvoering
De ALF kastdoorvoering is een kabeldoorvoering om een groot aantal kabels stof- en waterdicht door te voeren op een klein oppervlak. Alle kabels worden door één opening doorgevoerd, waarbij de doorvoering wordt vergrendeld met twee bouten met behulp van een inbussleutel.
De ALF frames worden vaak toegepast in treinen en tram, schakelkasten, computerbehuizingen, telecommunicatie huisjes en industriële installaties.
Beschikbare certificaten:
- IP 67 volgens IEC/EN 60529
- UL 50 testcertificaat
- UL94 testcertificaat (goedgekeurd voor klasse V0)
- NEMA, Type 3R & 4X & 12
