Kabeldoorvoeringen inbouw
Alle inbouw doorvoeringen van MCT Brattberg zijn waterdicht en brandvertragend. Hieronder vallen de RGP, MSR, Deck & Bulkhead glands.

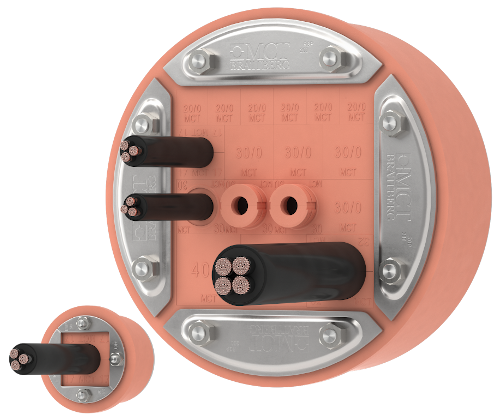

RGP inbouw frames
MCT Brattberg heeft een serie ronde doorvoeringen beschikbaar onder de naam RGP. De RGP doorvoeringen zijn oorspronkelijk ontwikkeld voor het doorvoeren van leidingen in scheepswanden en in offshore toepassingen. De RGP doorvoeringen worden hiernaast veel gebruikt als doorvoering voor kabels en leidingen in bestaande betonnen wanden, aangezien de RGP zonder verdere hulpmiddelen te monteren is in een op de juiste maat geboord gat. De RGP is een drukwaterdichte doorvoering, die bovendien ook als brandvertragende doorvoering is gecertificeerd
De RGP frames kunnen in een stalen sleeve met flens (SFRB) flens worden gemonteerd (opbouw), maar ook direct in het beton.
RGPO
De RGPO was voorheen de open versie van de RGP. Deze is bedoeld voor situaties waar de kabels al getrokken zijn, door de opening kun je het frame gemakkelijk om de kabels heen klemmen. Sinds begin 2022 is de RGPO vervallen en heeft de RGP standaard een opening in de lengte, zoals de RGPO.
Download installatie brochure

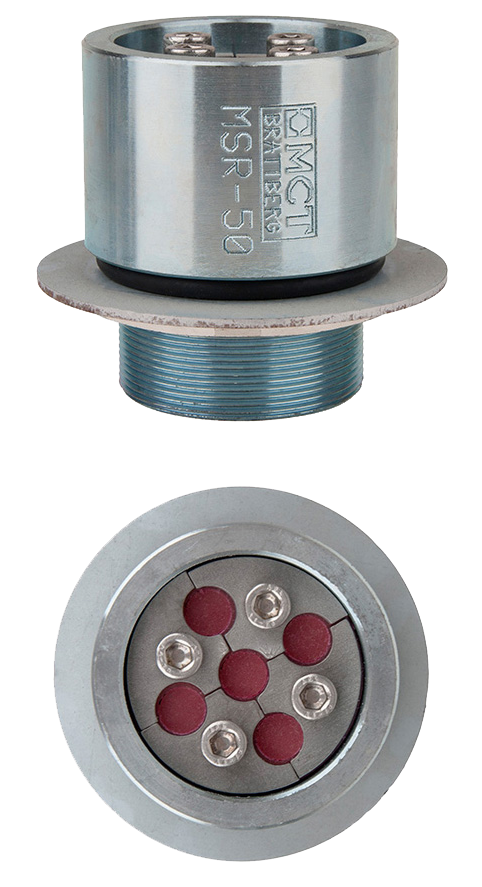

MSR wartel
De MCT Brattberg MSR Wartel is een drukvaste wartel, getest tot 15 bar, ontwikkeld voor het snel doorvoeren van kabels of leidingen in een bestaande stalen wand. Naast drukbestendig is de MSR wartel ook A60 brandvertragend. Voor het toepassen van de MSR wartel behoeft alleen een gat op maat te worden geboord in de stalen wand of vloer. Lassen is niet nodig, waardoor veel tijd wordt bespaard. De MSR Wartel is
beschikbaar is gegalvaniseerd staal of op aanvraag in RVS.
De MSR Wartel, is beschikbaar in tien standaard varianten. Afwijkende maten zijn in overleg leverbaar. De range MSR Wartels is geschikt voor kabels van 4 tot 32 mm. Naast wartels voor enkele kabels zijn er ook wartels voor meerdere kabels (maximaal 8) beschikbaar.
- Stalen wartel voor afdichten van kabels bestaande stalen wanden
- Lassen niet noodzakelijk, uitsluitend boren van passend gat volstaat
- A60 gecertificeerd door Lloyds Register conform IMO 754 (18)
- Getest tot een waterdruk van 15 bar
- Bestand tegen water, stof, ijsvorming, ongedierte, etc.
- Metalen delen van de MSR zijn van gegalvaniseerd staal, op aanvraag ook in RVS verkrijgbaar

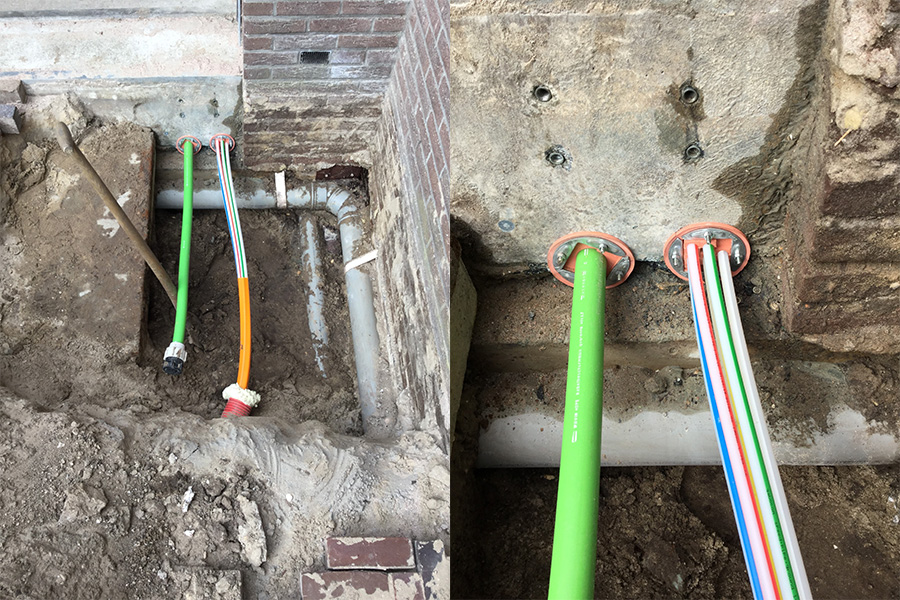

Inbouw frames in de praktijk

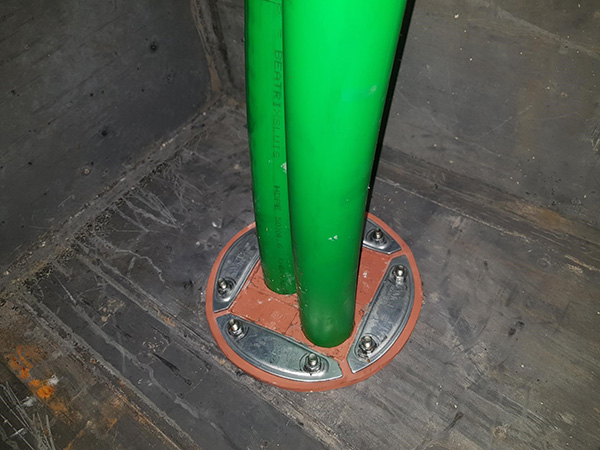

RGP

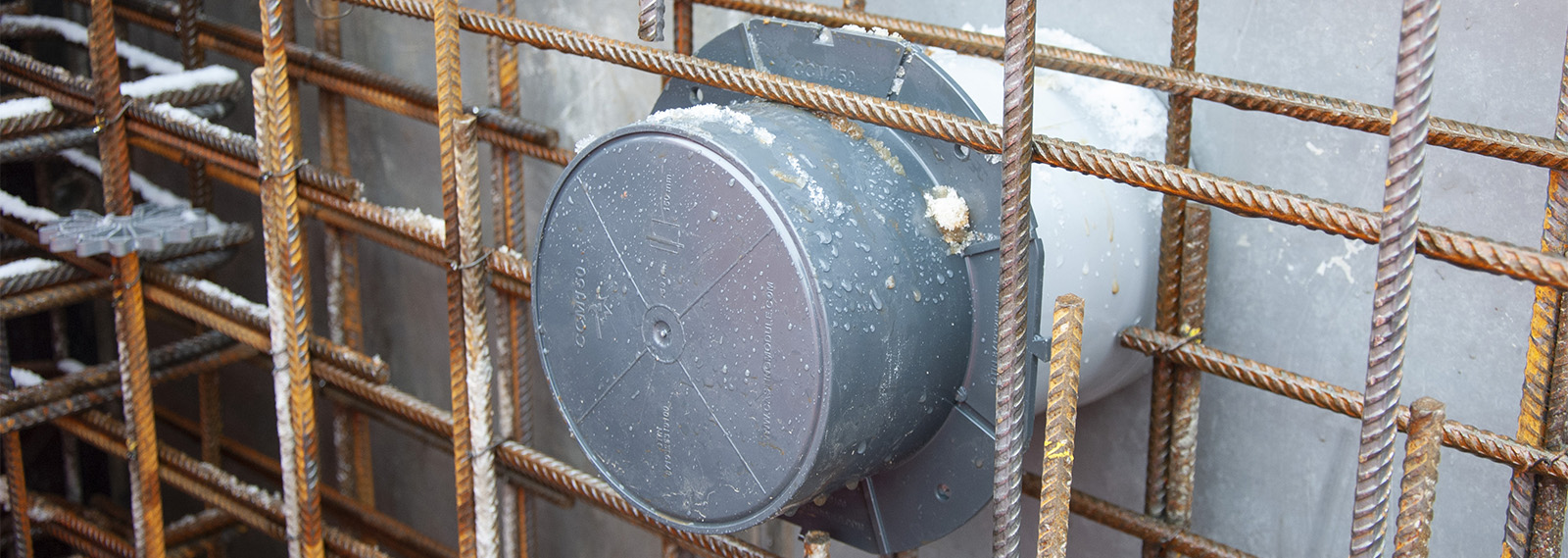

CCM150, instortmodule voor de RGP150 doorvoering
RGP

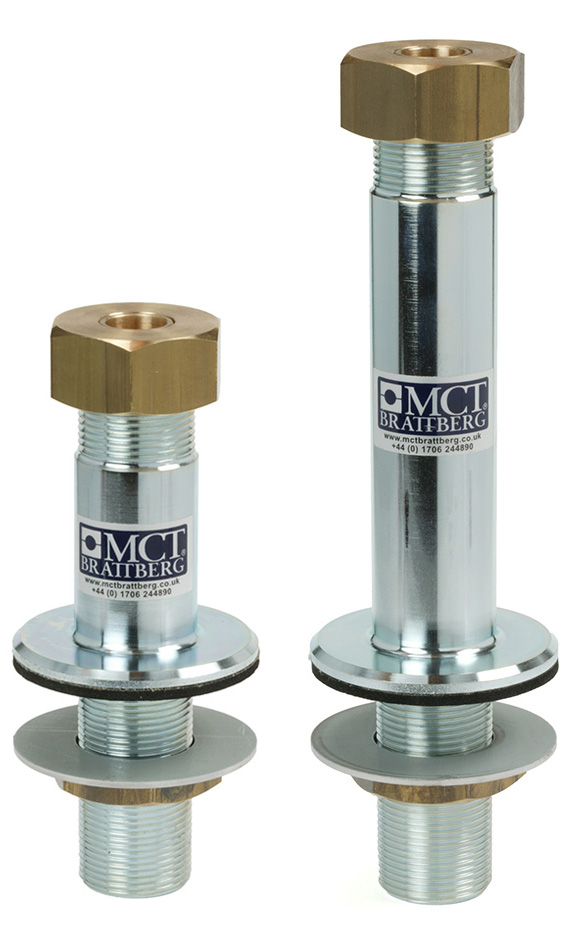

Deck & Bulkhead Glands
De MCT Brattberg MSR Wartel is een drukvaste wartel, getest tot 15 bar, ontwikkeld voor het snel doorvoeren van kabels of leidingen in een bestaande stalen wand. Naast drukbestendig is de MSR wartel ook A60 brandvertragend. Voor het toepassen van de MSR wartel behoeft alleen een gat op maat te worden geboord in de stalen wand of vloer. Lassen is niet nodig, waardoor veel tijd wordt bespaard. De MSR Wartel is
beschikbaar is gegalvaniseerd staal of in RVS 316L.
De MSR Wartel, is beschikbaar in tien standaard varianten. Afwijkende maten zijn in overleg leverbaar. De range MSR Wartels is geschikt voor kabels van 4 tot 32 mm. Naast wartels voor enkele kabels zijn er ook wartels voor meerdere kabels (maximaal 8) beschikbaar.
- Stalen wartel voor afdichten van kabels bestaande stalen wanden
- Lassen niet noodzakelijk, uitsluitend boren van passend gat volstaat
- A60 gecertificeerd door Lloyds Register conform IMO 754 (18)
- Getest tot een waterdruk van 15 bar
- Bestand tegen water, stof, ijsvorming, ongedierte, etc.
- Metalen delen van de opvulelement MSR Gland zijn van roestvrij staal
- De MSR huls is gemaakt van gegalvaniseerd staal of RVS 316L
Download brochure
![RGP125F Round frame, galvanised 1 x [internal size 80x80mm]](/media/products/mct-frames-rgp-RGPO125F_1.jpg?v=1667401528)
![RGP70S Round frame, stainless 1 x [internal size 40x40mm]](/media/products/mct-frames-rgp-RGPO70S_1.jpg?v=1667401529)
Meer info?
Heeft u vragen over de kabeldoorvoeringen of uw specifieke situatie, onze MCT Brattberg specialist Maurice Welbie helpt u graag.
