Kabeldoorvoeringen instorten
MCT Brattberg’s kabel en leidingdoorvoersystemen zijn ontwikkeld zonder enige concessie te doen aan de maximaal haalbare veiligheid. Naast vulblokken, die zijn afgestemd op de aantallen en diameters door te voeren kabels, leveren ook de stalen ramen, waarin de vulblokken worden geplaatst, een belangrijke bijdrage aan de veiligheid en integriteit van elke MCT Brattberg kabeldoorvoering. Voor toepassing in nieuwe betonnen wanden en vloeren zijn instortramen beschikbaar, aangeduid met de (begin)letters RGB. Deze ramen worden voorafgaand aan het storten van de betonnen vloer of wand aangebracht in de bekisting, waarbij een sparing wordt voorzien voor het latere doorvoergat, door het raam heen.
Verkrijgbaar in: RVS, geprimered staal, gegalvaniseerd staal en aluminium.

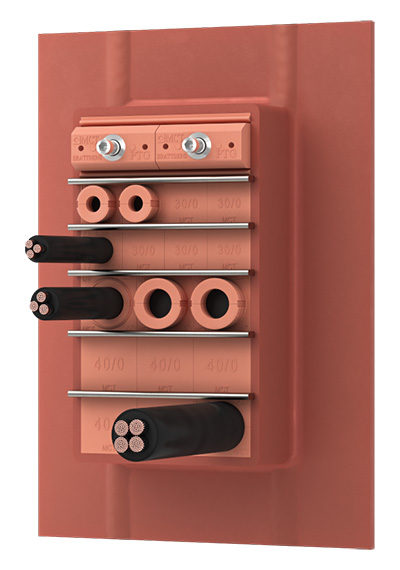

RGB Instort frame
De RGB is een raam om te plaatsen in een wand of vloer, dan wel om een raam op de wand of in de vloer te plaaten met bouten. De RGB is verkrijgbaar in staal, gegalvaniseerd staal, RVS of aluminium. Indien een doorvoering moet worden geplaatst op een locatie waar de kabels al zijn getrokken, dan kan een RGBO worden gebruikt.
Tolerantie enkel raam: 3,5 mm.
Dikte materiaal is 6mm, behalve interne wanden in meervoudige ramen, die een standaard breedte van 10mm hebben.
RGB frames

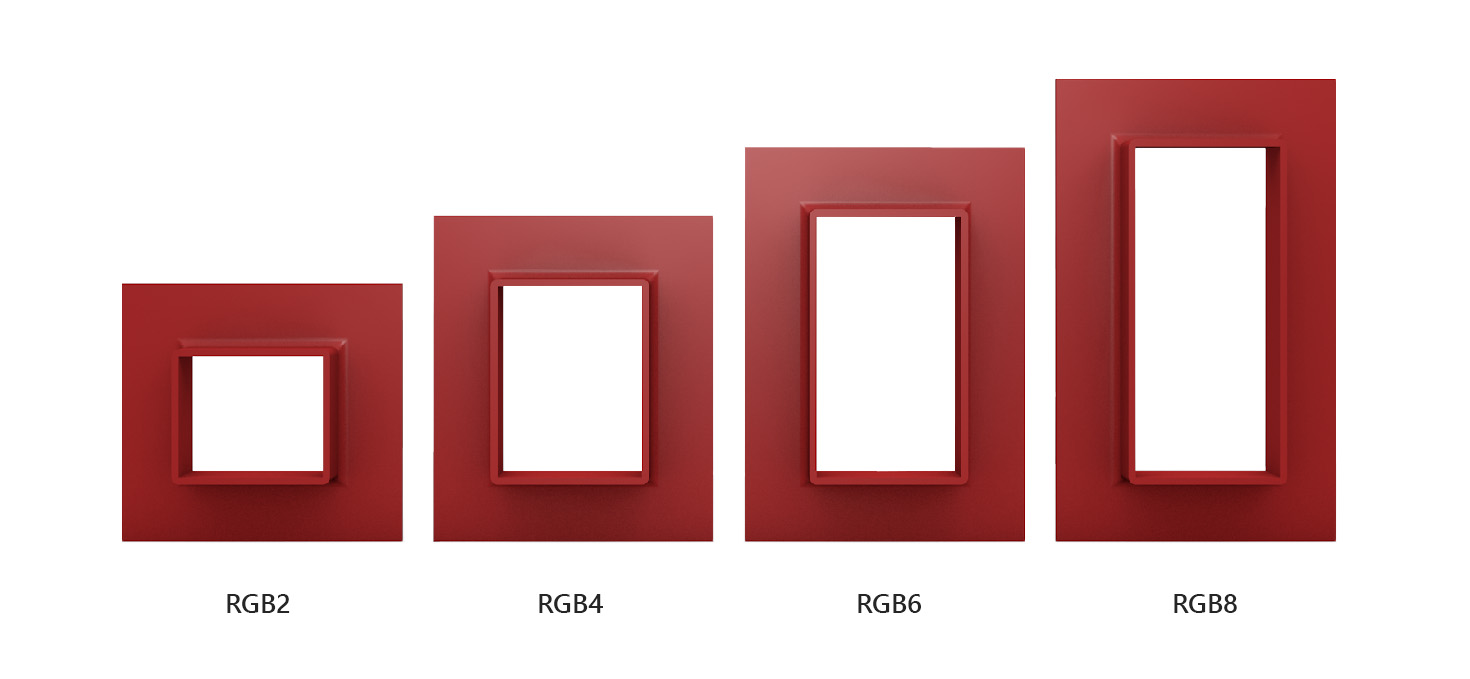

Het RGB frame heeft een standaard interne breedte van 120mm en is beschikbaar in vier hoogteeenheden: 2, 4, 6 en 8, van 100mm in stappen van 60mm oplopend tot 280mm interne hoogte.
Raamcombinaties kunnen worden gemaakt door verschillende basismaten in een combinatieraam samen te voegen. Dit kan zowel in breedterichting als in de hoogte. Zo kan, bijvoorbeeld voor een brede kabelgoot, een RGB6+6x3 worden gebruikt: een raam met 6 openingen met hoogtemaat 6 (2 hoog en 3 breed).
Deze video is niet zichtbaar vanwege uw cookie voorkeuren.
CCM+RGP

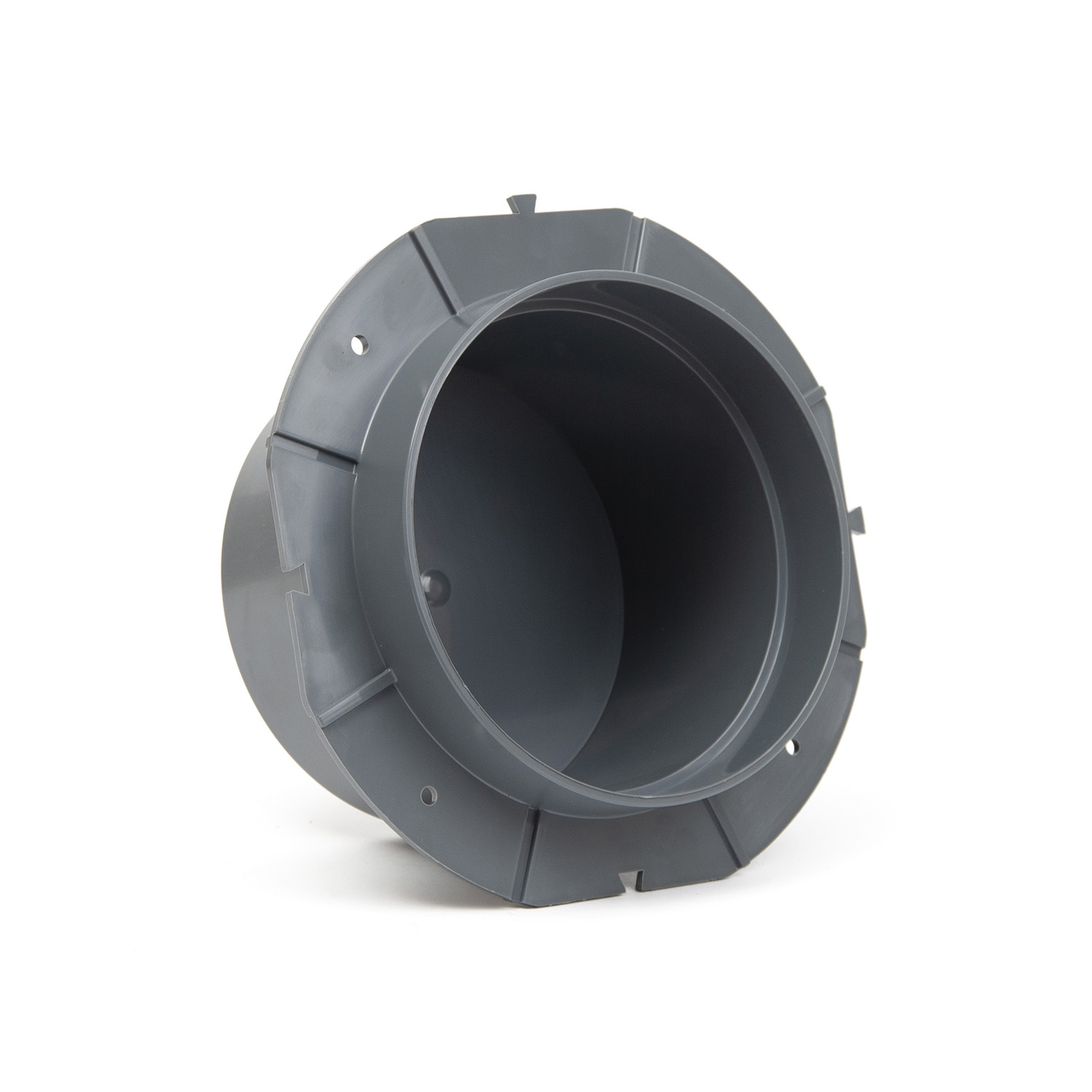

De CCM150 casting module is ontworpen om te worden ingestort in een betonnen muur (voor onshore projecten). Door het instorten ontstaat een ronde, waterdicht afgedichte sparing die later kan worden gebruikt voor het plaatsen van een doorvoering met kabels of leidingen. De module is ontworpen voor doorvoeringen van 150mm diameter. Zo lang de casting module niet wordt gebruikt, is dus een rond gat in de wand gecreëerd, dat met een dunne kunststof wand waterdicht is afgedicht.
![RGB4F Frame+flange, galvanised 1 x [internal size 160x120mm]](/media/products/mct-frames-rgb-RGB4F_1.jpg?v=1667401523)
![RGB4X3F Frame+flange, galvanised 3 x [internal size 160x120mm]](/media/products/mct-frames-rgb-RGB4X3F_1.jpg?v=1667401524)
