Lasframes MCT
De kabeldoorvoering van MCT Brattberg zijn speciaal ontwikkeld om kabels door te voeren op een veilige, waterdichte en vuurvaste manier. Gecertificeerd, Veilig, 25 jaar lang.

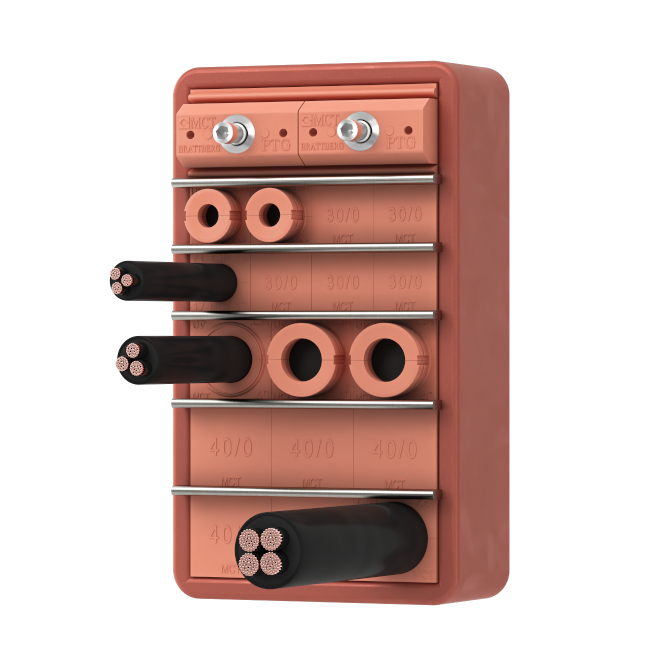

RGS frames
RGS is het standaard lasframe van MCT Brattberg voor maritieme toepassingen. Het frame heeft, net als alle andere RGS ramen en RGB ramen, een standaard interne breedte van 120 mm en is 60 mm diep. Het RGS raam is standaard 10mm dik. Er zijn vier maten RGS, aangeduid met 2, 4, 6 en 8, afhankelijk van hun hoogte. De RGS 2 is met ca. 100mm interne hoogte het kleinst, de RGS8 met ca. 280mm het grootst. De doorvoerramen kunnen worden gebruikt in zowel verticale als horizontale positie. Op basis van deze standaard maten zijn er meervoudige frames mogelijk in tal van combinaties. Zo heeft een RGS6+6x4 bijvoorbeeld een standaard dubbele hoogte van basismaat 6 (ca. 220mm interne hoogte), en dat dan 4 keer naast elkaar. Dit raam heeft dus 2 rijen van 4 openingen boven elkaar, ofwel 8 openingen van grootte 6 (interne ruimte per opening 120mm breed x ca. 220mm hoog). De RGS wordt in een nauwkeurig voorgesneden gat in het dek of schot gelast.
De RGS ramen worden geproduceerd in staal (A36), roestvrij staal (316L) of aluminium.
Typen RGS frames voor verschillende toepassingen:
Het standaard frametype voor maritieme toepassingen. | |
Frame met afgeronde hoeken, waardoor het risico van scheurvorming in de scheepswand wordt verkleind. | |
Frame met flens, weerstaat grote druk in schotten en in het dek. | |
Een extra diep frame, bedoeld voor gebruik op buitendekken. | |
Bedoeld voor locaties waar sprake is van extreme belasting. | |
RGS frame met verwijderbaar uiteinde | |
Een dubbel frame, dat aan beide zijden wordt volgepakt met vulblokken |
RGSC
De RGSC wordt toegepast in dekken en schotten die onderhevig zijn aan hogere mate van belasting of zwaardere belasting. De extra afgeronde uiteinden helpen spanningsscheuren te voorkomen.
Voor de RGSC worden speciale corner blokken en eindafdichteingen gebruikt om de rondingen in de hoeken goed te kunnen afdichten.

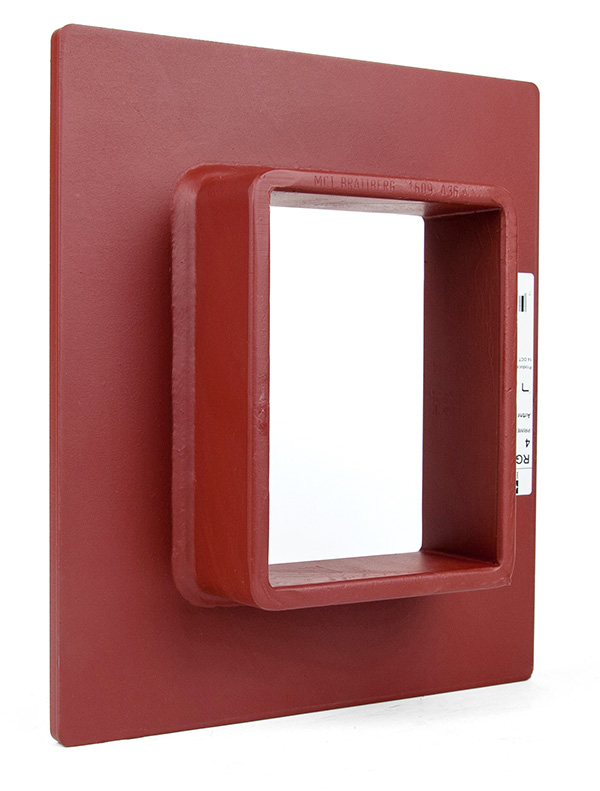

RGSF en RGSFB
RGSF heeft een flens waarmee de doorvoer in een gat kan worden gelast dat iets groter is dan het frame. Voor installaties waar al kabels aanwezig zijn, specificeert u RGSFO met een verwijderbaar uiteinde. De RGSFB is de opbout versie van de RGSF.
RGSF in webshop

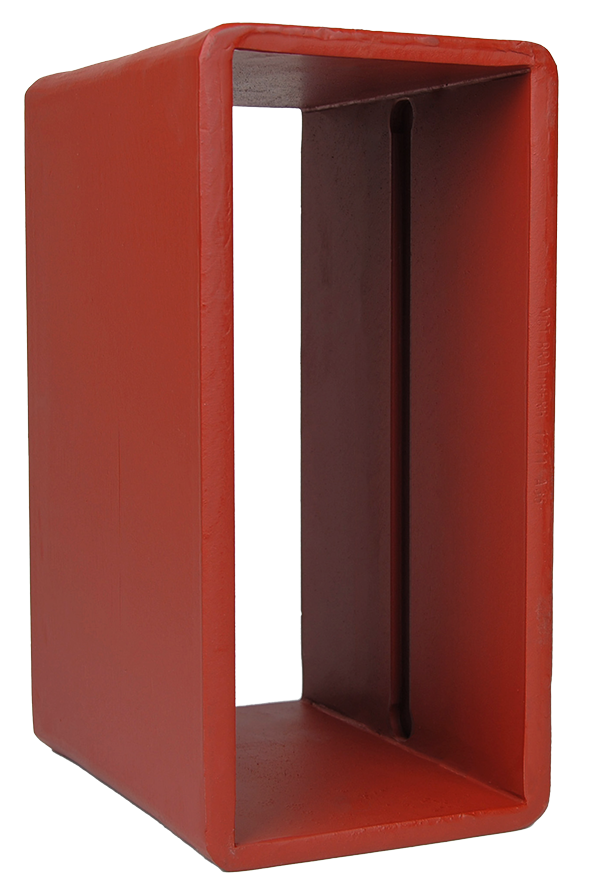

RGSK
RGSK-doorvoer wordt aanbevolen als het verzamelen van water op de doorvoerzijde het nodig maakt om pakkingblokken op een bepaalde afstand van het dek of schot te installeren.
RGSK in webshop

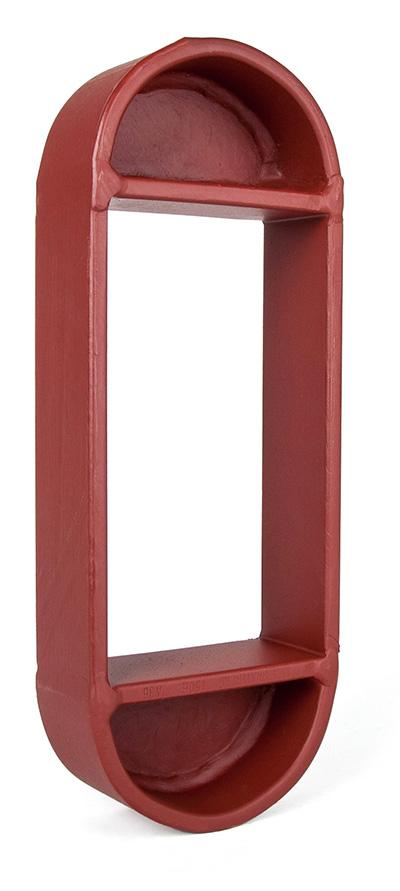

RGSR
RGSR wordt toegepast in dekken en schotten die onderhevig zijn aan hogere mate van belasting of zwaardere belasting. De extra afgeronde uiteinden helpen spanningsscheuren te voorkomen.
De RGSR wordt in een nauwkeurig voorgesneden gat in het dek of schot gelast. Zoals bij alle doorvoeringen van MCT, wordt de RGSR geproduceerd in staal, RVS of aluminium.
De straal van de ronde uiteinden is 70 mm (2,76 ”) gemaakt op een verder standaard 2, 4, 6 en 8 model RGS frames. De RGSR kan in meerdere frames worden gebruikt. Neem voor meer informatie zoals prijzen en installatiespecificaties contact op met Maurice Welbie

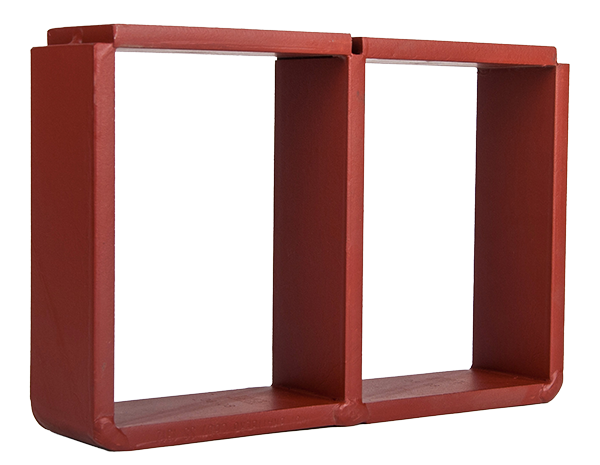

RGSO
RGSO is een RGS frame met afneembaar uiteinde, dit frame kan gebruikt worden als de kabels al zijn geïnstalleerd. De afmetingen en binnenmaten zijn hetzelfde als standaard RGS frames.

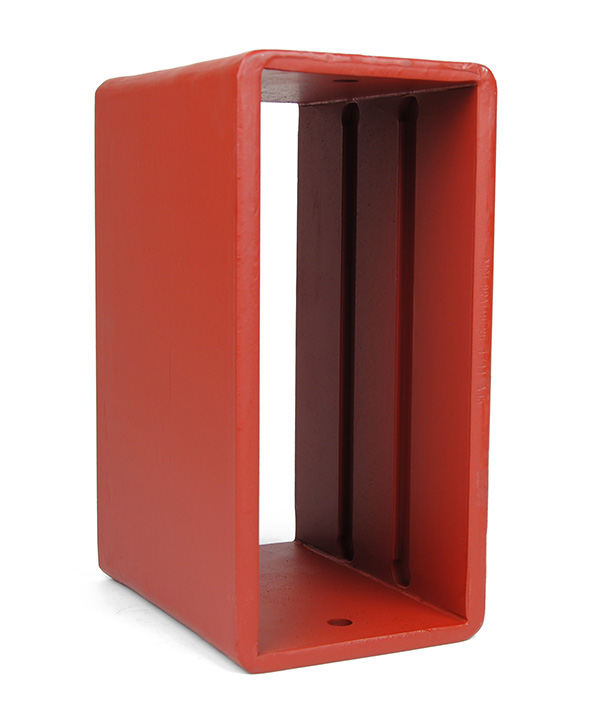

RGSBtB
De RGSbtb wordt onder meer gebruikt voor het creëren van compleet gasdichte ruimten en indien risico bestaat op jet –fires, bijvoorbeeld wanneer het gevaar bestaat dat onder druk staande brandstofleidingen beschadigt raken en de brandstof uit de onstane opening spuit. Naast deze toepassingen wordt de RGSbtb ook wel gebruikt als gegarandeerd drukwaterdichte doorvoering, waarbij elke individuele doorvoering na installatie getest wordt op drukdichtheid. Hiertoe wordt de tussenkamer, tussen beide rijen blokken, via een ventiel gevuld met water en onder druk gezet. Naast het vulventiel wordt elke doorvoering in dat geval voorzien van een drukmeter, zodat de druk in de binnenkamer kan worden gemeten.

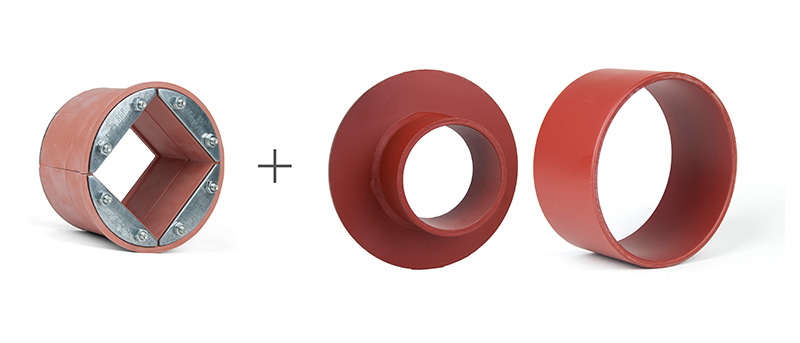

Sleeve + RGP
![RGSC4P Frame marine,roundc, primer 1 x [internal size 160x120mm]](/media/products/mct-frames-rgsc-RGSC4P.jpg?v=1667401532)
![RGSK4P Frame marine, extend,primer 1 x [internal size 160x120mm]](/media/products/mct-frames-RGSK.jpg?v=1667401533)
![RGSF6P Frame marine+flange, primer 1 x [internal size 220x120mm]](/media/products/mct-frames-rgsf-RGSF6P_1.jpg?v=1667401532)
![RGS8P Frame marine, primer 1 x [internal size 280x120mm]](/media/products/mct-frames-rgs-RGS8P_1.jpg?v=1667401531)
Heeft u vragen over de kabeldoorvoeringen of uw specifieke situatie, onze MCT Brattberg specialist Maurice Welbie helpt u graag.
