Kabeldoorvoeringen voor EX zones
Volgens EU-regelgeving en IECEx-normen moeten alle werkomgevingen waar explosieve materialen aanwezig zijn, de ATEX-richtlijn worden toegepast. Dit geldt voor gebieden waar brandstof wordt geproduceerd en opgeslagen, waar chemicaliën worden gehanteerd en waar gevaarlijk stof wordt gevormd. MCT Brattberg heeft een Ex-goedgekeurd assortiment kabel- en leidingdoorvoeren ontwikkeld en getest om aangrenzende locaties in dergelijke gebieden te beschermen.
De markering van de apparatuur en het beveiligingssysteem
Group II Category 2GD Ex eb IIC Gb Ex tb IIIC Db Tamb (-60°C to +70°C)
Instorten, lassen of inbouwen

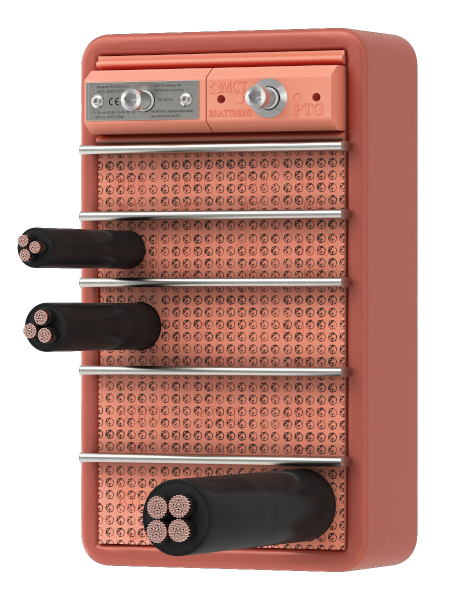

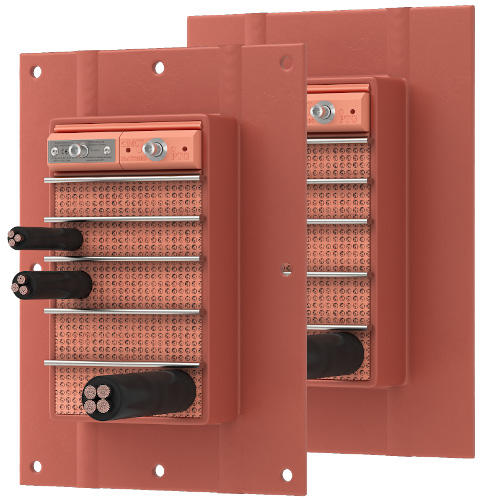

De Ex kabeldoorvoeringen van MCT Brattberg zijn verkrijgbaar in drie verschillende typen, om in te storten (RGB), in te lassen (RGS) of in te bouwen (RGP)
Download brochure:
MCT Brattberg oplossingen voor Ex zones
Ex betreft niet alleen elektrische apparatuur, maar alle apparatuur en beveiligingssystemen voor gebruik in potentieel explosieve atmosferen. In alle gebouwen ter wereld, waar explosiegevaar bestaat, moeten de apparatuur en beveiligingssystemen een Ex- of ATEX-certificaat hebben.
IECEx staat voor de certificering door de International Electrotechnical Commission for Explosive Atmospheres. Om IECEx-gecertificeerd te zijn, moeten alle producten een gecontroleerd proces doorlopen door de International Electrotechnical Commission om ervoor te zorgen dat ze voldoen aan de minimale veiligheidseisen. Dit proces zal bepalen of de producten kunnen worden gebruikt op gevaarlijke of potentieel explosieve locaties.
ATEX en IECEx gecertificeerd
De Ex producten van MCT Brattberg zijn net als alle andere MCT Brattberg producten goedgekeurd door DNV-GL en voldoen aan de kwaliteits- en milieustandaardvereisten van ISO 9001, 14001 en OHSAS 18001. Tevens voldoen ze aan de ATEX-richtlijn 114 (2014/34 /EU), de Europese norm voor Ex producten, alsmede aan de internationale IECEx-vereisten. MCT Brattberg voldoen aan de Atex classifdicatie met de volgende notatie:
Group II Category 2GD Ex eb IIC Gb Ex tb IIIC Db Tamb (-40°C to+70°C)

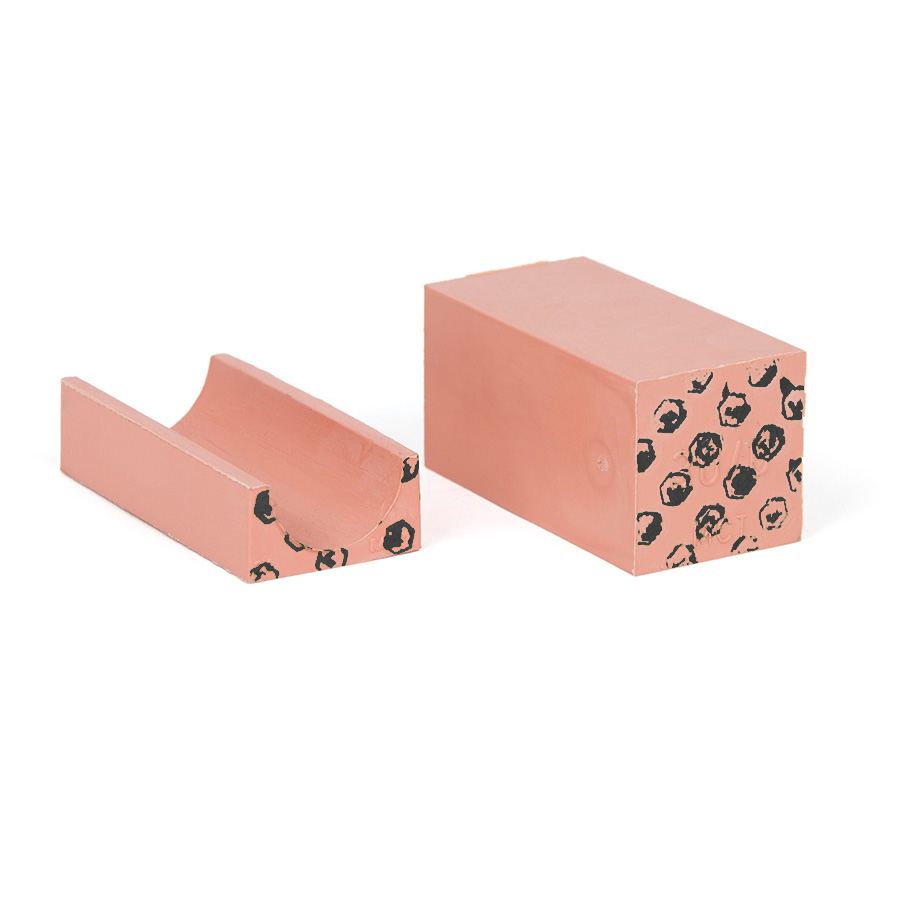

Ex blokken
De Ex blokken van MCT Brattberg zijn te herkennen aan de zwarte markering op de uiteinden van de blokken. Deze markering is een vereiste om te voldoen aan de Atex certificering. De markering van de MCT Brattberg blokken, componenten en ramen voldoent aan de Atex classificatie met de volgende notatie:
Group II Category 2GD Ex eb IIC Gb Ex tb IIIC Db Tamb (-40°C to+70°C)
Gemonteerd worden met lubricant
alleen PTG, geen compla en eindafdiching

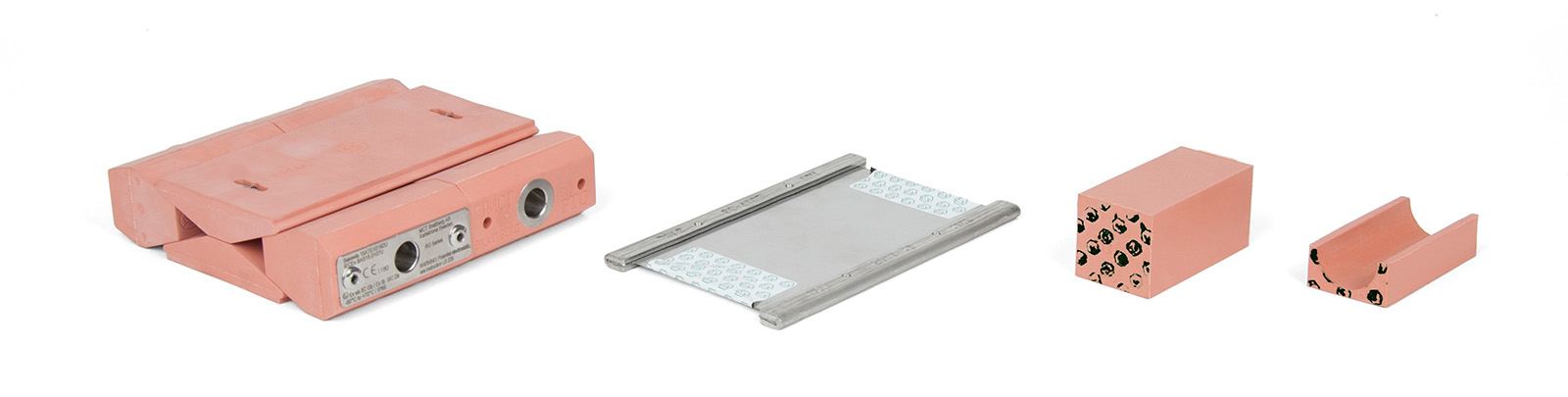

Ex frames, tussenplaten en componenten
Frames
Voor een Atex of IECEx gecertificeerd MCT Brattberg doorvoer systeem kan gebruik worden gemaakt van alle standaard frames van staal, gegalvaniseerd staal, aluminium of RVS. Indien een ronde Ex RGP doorvoering als Atex doorvoerrframe wordt toegepast, dient dit altijd te gebeuren in combinatie met een stalen of RVS sleeve van MCT Bratterg. Dit is een voorwaarde voor de Atex certificatie bij toepassing van het RGP frame
Stayplates
Bij elke doorvoering van MCT Brattberg in stalen ramen wordt gebruik gemaakt van stalen tussenplaten, terwijl bij Aluminium ramen gebruik wordt gemaakt van aluminium tussenplaten. Bij toepassing van de ronde RGP ramen, en dus ook bij de Ex RGP, zijn geen tussenplaten benodigd. Om te voldoen aan de Atex 114 en IECEx vereisten zijn zowel gegalvaniseerde tussenplaten als RVS tussenplaten geschikt als onderdeel van een Ex doorvoering.
Eindafdichting
De eindafdichting in een Ex doorvoering, die voldoet aan de regelgeving van Atex 114 en IECEx is alleen beschikbaar in de vorm van een wedge uitvoering, de PTG. De toepassing van een drukplaat (Comppla) in combinatie met een STG-eindafdichting is niet toegestaan in een Atex 114 of IECEx gekeurde doorvoering. De Ex versie van de PTG eindafdichting is te herkennen aan een specifieke markeringsplaat, die de juiste Atex notatie weergeeft.

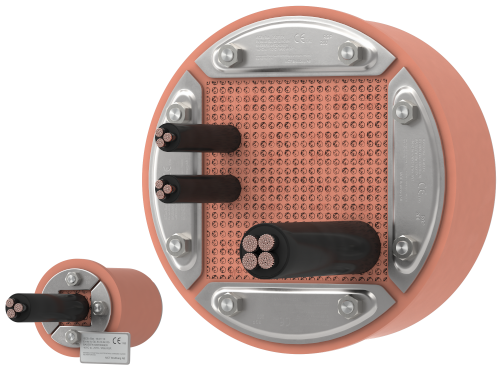

Ronde Ex doorvoering (RGP)
Naast de verschillende stalen frames, is er ook een Ex versie van het ronde RGP frame beschikbaar. Deze zijn speciaal bedoeld voor toepassing in Ex zones en worden geleverd met certificaat, afgegeven door de fabriek in Zweden. Voor de toepassing van de Ex versie van de RGP is een certificatie-voorwaarde, dat deze te allen tijde wordt geïnstalleerd in een MCT Brattberg sleeve van gegalvaniseerd staal of RVS.
EX en EMC gecombineerd
Voor Ex omgevingen waar de kabels ook EMC afscherming nodig hebben, heeft MCT Brattberg speciale vulblokken beschikbaar. De Atex gecertificeerde vulblokken, die tevens geschikt zijn voor toepassing in EMC-werende doorvoeringen, zijn vergelijkbaar met E-MCT blokken, maar zijn tevens voorzien van zwarte Ex-markering aan de andere zijde van het blok. Dat betekent dus, dat deze blokken zijn voorzien van een geleidende dunne plaat halverwege het blok, gele EMC markering op één voorzijde en zwarte EX-markering op de andere voorzijde.
![RGS6S Frame marine, stainless 1 x [internal size 220x120mm]](/media/products/mct-frames-rgs-RGS6S_1.jpg?v=1667401531)
![RGSFB6P Frame marine+bolted, primer 1 x [internal size 220x120mm]](/media/products/mct-frames-rgsfb-RGSFB6P_1.jpg?v=1667401533)
Meer info?
Heeft u vragen over de Ex kabeldoorvoeringen of uw specifieke situatie, onze MCT Brattberg specialist Maurice Welbie helpt u graag.
