Hoge druk kabeldoorvoeringen
Voor situaties waar een erg hoge of zelfs een extreem hoge druk voorkomt zijn speciale oplossingen ontwikkeld door MCT Brattberg. Van zeer hoge druk is bijvoorbeeld sprake bij de fundaties van offshore windmolens, onderzeeërs, sub-sea installaties en onderdelen rondom een offshore platform en bij drukvaten. Diverse oplossing van MCT Brattberg hebben een vergelijkbaar werkingsprincipe als de reguliere doorvoerramen RGS, waarbij bijvoorbeeld met andere of zwaarder uitgevoerde materialen wordt gewerkt, om hogere druk te weerstaan. Bij andere oplossingen wordt er vaak voor gekozen, om de door te voeren kabels aan te pellen, totdat de individuele aders losgemaakt kunnen worden. Deze aders worden dan individueel in een speciale epoxyhars gegoten. Hierdoor blijft de drukbestendigheid van de doorvoering zelfs intact wanneer er de betreffende kabel beschadigd raakt of wordt doorgesneden (er kan ook dan geen vloeistof of gas via de kabel zelf naar een ander compartiment worden verplaatst).
Onder de hoge druk oplossingen van MCT Brattberg vallen de volgende producten: de RGPM, RGPH, PHP seal en LSJ Seal
Doorvoeringen op maat
Veel van de hoge druk oplossingen van MCT Brattberg worden op maat gemaakt, specifiek voor de betreffende toepassing die vooraf door de klant is bepaald. Afhankelijk van de gekozen oplossing wordt sommige gevallen verzocht om de door te voeren kabel aan ons toe te sturen. De doorvoering wordt in die gevallen niet op locatie geïnstalleerd, maar wordt op een in overleg met de klant bepaalde plaats in de kabel geïntegreerd. Na dit proces ontvangt de klant de kabel retour, waarbij de doorvoering (die dan nog in een wand of vloer gelast dient te worden) een onlosmakelijk onderdeel is geworden van de kabel.
RGPM

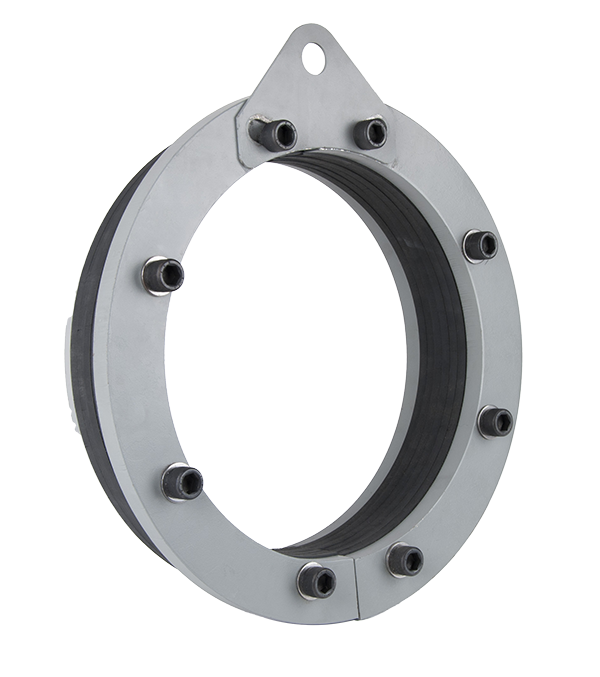

De RGPM dorvoering is een ronde drukafdichting, goedgekeurd voor een continue druk tot 15 bar, met bijna onbeperkte mogelijkheden voor het doorvoeren van kabels en leidingen, zowel voor wat betreft aantallen als kabeldiameter.
RGPM doorvoeringen worden altijd op maat gemaakt, op basis van de specificaties en vereisten van de klant.
De buitendiameter van de RGPM-drukafdichting wordt afgestemd op de binnendiameter van de buis of het gat waarin de unit moet worden gemonteerd.
De afdichtingen zijn standaard gemaakt van nitril rubber, maar afhankelijk van de precieze toepassing kan ook ander materiaal worden gebruikt. De metalen delen zijn van roestvrij staal, thermisch verzinkt.
De RGPM kan ook worden geïnstalleerd en blind afgedicht, voor installatie van kabels of leidingen in een later stadium.
Bij installaties waar de druk kan variëren, kan een zelfsluitende versie van RGPM worden gebruikt. De afdichting past zich in dat geval aan de druk aan.
Certificaten
- Certificaat fabrieksinspectie en testrapport (optioneel).
- Materiaaltestcertificaat.
- Type goedgekeurd door DNV-GL en ABS voor druk tot 15 bar.
RGPH

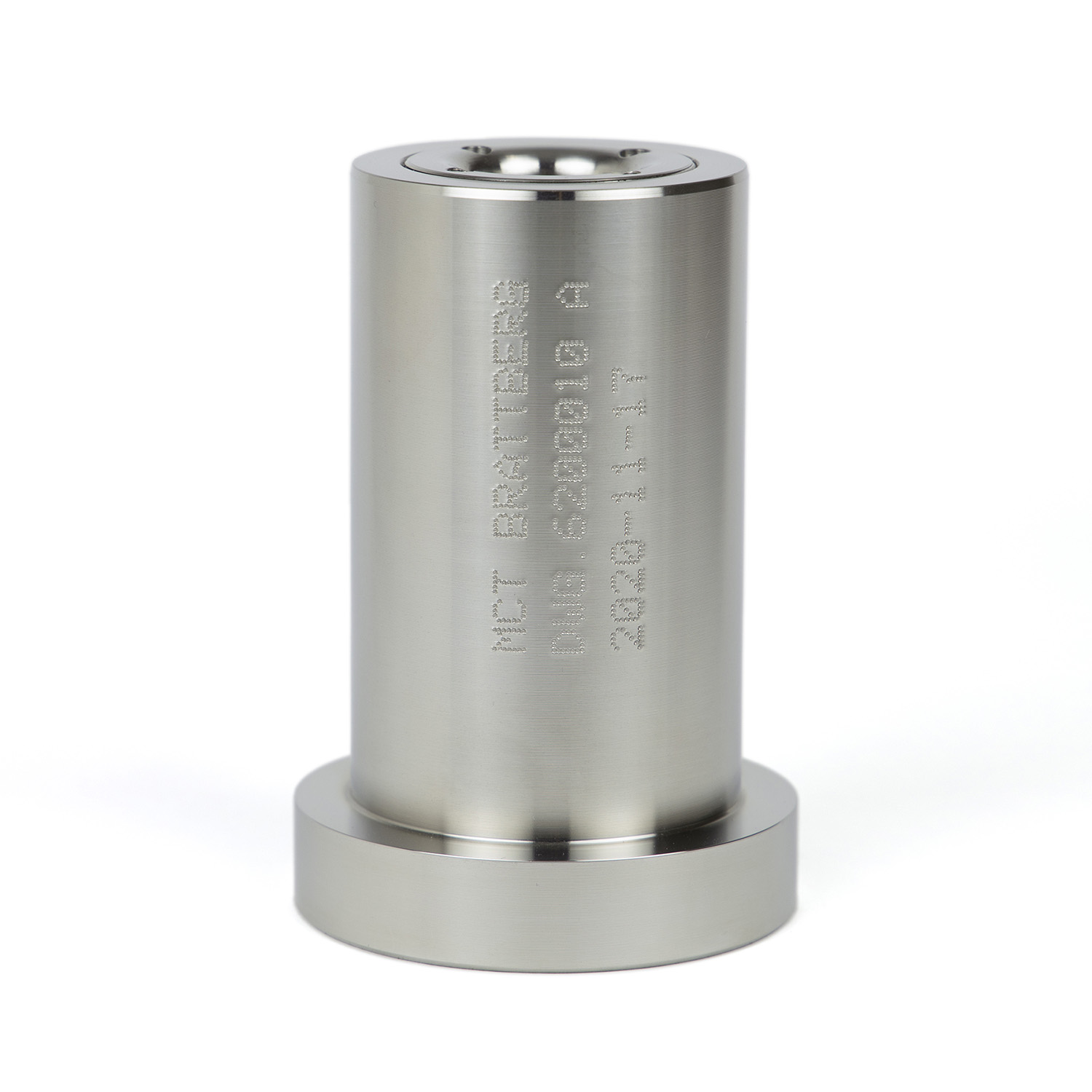

De RGPH is een op maat gemaakte hogedrukafdichting voor meerdere kabels en leidingen.
De RGPH kan worden ontworpen om 1-36 kabels met een diameter van 4-110 mm af te dichten, afhankelijk van de druk.
Het RGPH-systeem is verkrijgbaar in zes maten, aangeduid op basis van de afdichtingsdiameter (mm), RGPH-50, 70, 100, 125, 150 en 200.
Kan worden ontworpen om 1-36 kabels met een diameter van 4-110 mm af te dichten, afhankelijk van de druk.
De RGPH heeft een hoogwaardige ronde stalen behuizing die op locatie dient te worden ingelast. De kabels worden individueel afgedicht door middel van insteekblokken.
De RGPH kan worden ontworpen om elke hoeveelheid kabels door te laten. Omdat de RGPH net als een conventionele RGP doorvoering modulair is opgebouwd, kan het aantal kabels door de doorvoer eenvoudig worden vergroot of verkleind.
Elke RGPH is speciaal ontworpen voor de behoeften van de klant. De RGPH hogedrukafdichting is leverbaar met flens voor boutbevestiging of zonder flens voor lassen. De RGPH wordt veel gebruikt in offshore installaties en in verschillende soorten onderzeeërs.
Certificaten en rapporten:
- Materiaal testcertificaat.
- Type goedgekeurd door DNV-GL en ABS.
- Goedgekeurd in tanks voor een druk tot 40 bar.
- Dekken en schotten voor druk tot 66,7 bar.
- Fabrieksinspectie- en testrapportcertificaat (optioneel).
PHP

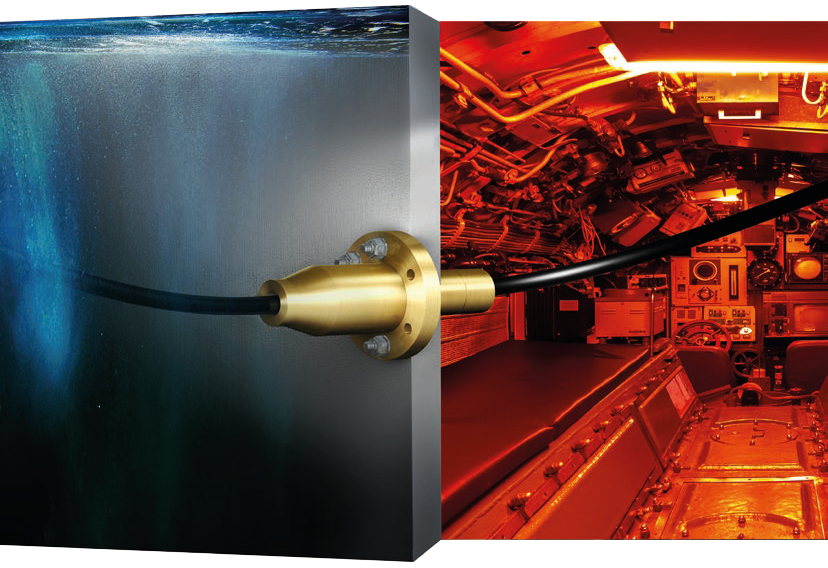

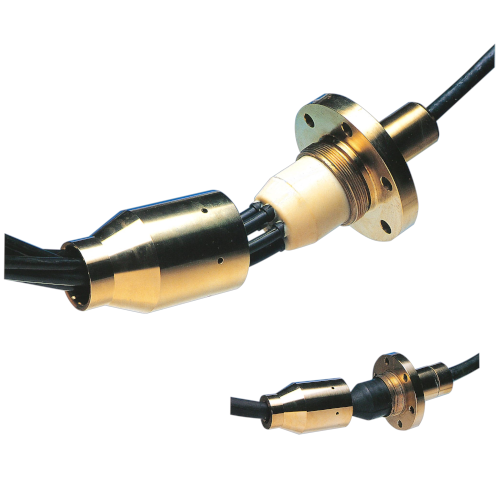

De PHP (Pressure Hull Penetrator) wordt gebruikt om een elektrische kabel door een drukromp te laten lopen. In het geval dat de kabel aan de hoge drukzijde beschadigd raakt, vormt de doorvoering in de drukromp een drukdichte eenheid tegen overdruk, waarbij ook water of gas dat in de mantel terecht komt, door de PHP wordt tegengehouden. De testdruk is 90 bar.
De PHP kabeldoorvoering wordt gebruikt als bescherming tegen inkomende druk (water of een ander medium) die wordt uitgeoefend op de drukromp, dan wel op het binnenste van de kabel zelf, zodra deze beschadigd raakt of wordt doorgesneden. Afmetingen en kabeltypes waarvoor de PHP gebruikt zal worden, worden bepaald door de klant. Over het algemeen biedt de PHP dezelfde bescherming als de kabel zelf. De PHP-doorvoering wordt momenteel gebruikt in zowel reguliere schepen (op of nabij de scheepshuid), onderzeeërs als olieplatforms. Voor de metalen onderdelen kunnen verschillende materialen worden geleverd, in overeenstemming met de eisen van de klant.
LSJ

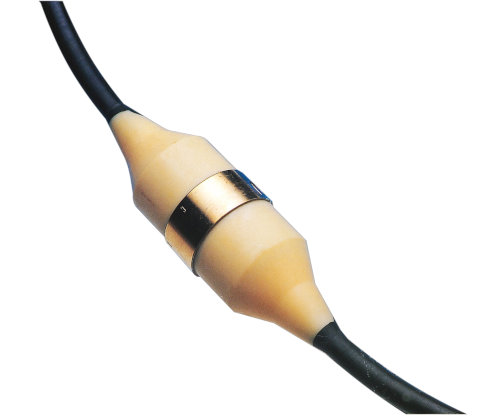

De LSJ (Longitudinal Sealing Joint) wordt gebruikt om een elektrische kabel door een tank / leiding tussen twee drukdichte secties te leiden en om met de tank / leiding een drukdichte eenheid te vormen (RGPH-afdichting) tegen inkomende overdruk door de kabel, indien deze wordt beschadigd of ingesneden aan de hoge drukzijde.
De testdruk is 90 bar.
Er zijn twee soorten LSJ:
LVT Longitudinaal verzegeld (het basistype van PHP).
Wanneer een kabel aan de hogedrukzijde (HP) wordt afgesneden, stopt PHP inkomend water en beschermt de lagedrukzijde (LP) tegen overdruk en water.
LVTT Longitudinaal en dwars verzegeld
Als een of meer van de kabels aan de hogedrukzijde (HP) beschadigd of afgesneden zijn, worden deze kabels geblokkeerd, terwijl de onbeschadigde kabels blijven functioneren.
Beide typen (LVT en LVTT) kunnen worden geleverd met ingebouwde beveiliging tegen EMP/EMC (elektromagnetische puls door bliksem en nucleaire explosie).
Eigenschappen LSJ:
- Op maat ontworpen
- Onder druk getest tot 90 bar
- Getest en geïnspecteerd volgens specificatie
- EMP-versie beschikbaar
Meer info?
Heeft u vragen over de hoge druk oplossingn of uw specifieke situatie, onze MCT Brattberg specialist Maurice Welbie helpt u graag.
