Enkelvoudige afdichtpluggen
Het afdichtingssysteem van PSI Sealing, gebaseerd op de PSI-plug, is het ideale afdichtingssysteem voor het enkelvoudig doorvoeren van buizen en leidingen. De afdichting bestaat uit twee gelijke, halfronde delen rubber. De installatie van de pluggen is erg eenvoudig, er is geen speciaal gereedschap voor nodig.
De PSI plug kent vier toepassingsgebieden: kunststof buizen, stalen mantelbuizen (DIN en ASTM) en in voorgeboorde gaten of aluminium buizen. Het afdichtingssysteem is getest door Lloyds Register (o.a. volgens maritieme voorschriften vanuit de IMO) en bewezen brandvertragend, waterdicht, gasdicht en drukdicht. Ook is een MED-typegoedkeuring voor brandveiligheidsklasse A60 beschikbaar.
Eigenschappen PSI Sealing pluggen:
- Succesvol getest tot 3 bar drukvastheid (Lloyd’s Register)
- Bestand tegen gas, water, druk
- 60 minuten brandwerend, getest conform IMO voorschriften (FS plug)
- Geschikt voor doorvoering van leidingen o.b.v. PVC-buis, mantelbuizen (DIN en ASTM formaat) en in boorgaten
- Grote range opvolgende maten beschikbaar
- Voor de montage zijn geen aanvullende onderdelen of specifieke gereedschappen nodig
Brochure:

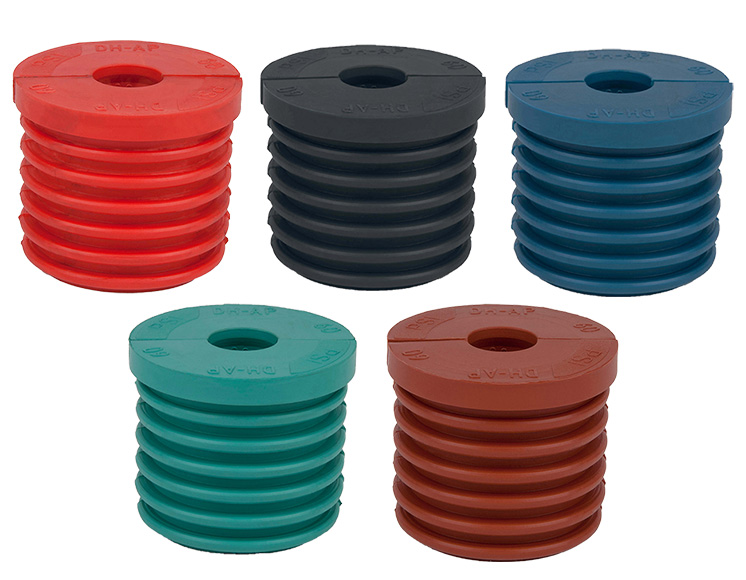

| Materiaal | Kleur | Temperatuur bereik | Specifieke eigenschappen |
| EPDM | Zwart | -25°C / +110°C | Standaard rubber voor een gas- en waterdichte afdichting (bijvoorbeeld verwarmingsbuizen en waterleidingen) |
| Fire Safe | Rood | -30°C / +120°C | Brandvertragend rubber (ook gas- en waterdicht) |
| Nitrile | Blauw | -25°C / +110°C | Bestand tegen de invloed van olie en vetten (bijvoorbeeld hydraulische installaties) |
| Silicone | Bruin | -60°C / +200°C | Bestand tegen grote temperatuurverschillen (bijvoorbeeld in koel- en stoomleidingen) |
| Viton | Groen | -25°C / +200°C | Bestand tegen de invloed van chemicaliën (bijvoorbeeld in laboratoria) |
Maten en afmetingen
ASTM
DIN
DH-AP
PVC
Het PSI-afdichtingssysteem is het ideale afdichtingssysteem voor het enkelvoudig doorvoeren van buizen of leidingen. De plug bestaat uit twee gelijke, halfronde rubberen delen en kan voor vier toepassingen worden gebruikt:
- Standaard boorgaten en aluminium buizen
- PVC-buizen
- Stalen mantelbuizen (DIN)

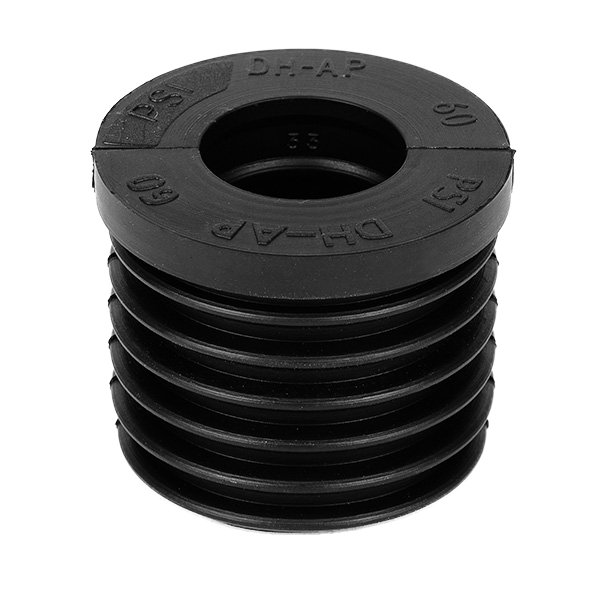

- Stalen omhulselbuizen (ASTM)
Voor elke toepassing is een reeks buitenmaten beschikbaar, specifiek voor die toepassing. Per buitenmaat is vervolgens een grote serie binnenmaten leverbaar. Alle beschikbare maten zijn hetzelfde voor alle typen rubber (EPDM, Fire Safe, Nitrile, Silicone en Viton), deze worden in dezelfde mallen geproduceerd.
Maten PSI Sealing:
Certificatie en garantie
De garantie op de PSI pluggen is 25 jaar. Deze garantie kan alleen worden gegeven, wanneer de pluggen koel en donker worden bewaard, de juiste plug is gekozen passend bij de opening en leidingdiameter, de plug op de juiste manier is geïnstalleerd en deze onder normale omstandigheden wordt gebruikt. De garantie strekt zich niet uit tot de gevolgen van dynamische belasting, de invloed van corrosieve materialen en / of chemicaliën etc.
De afdichtpluggen van PSI Sealing zijn meerdere malen getest door hiertoe gecertificeerde instanties, onder meer met betrekking tot drukwaterdichtheid en brandvertragendheid. De drukvastheid en brandvertragendheid zijn succesvol getest met betrekking tot de respectievelijke waarden zoals weergegeven in onderstaande tabel.
| Toepassing | Getest door | Waarde |
| Brand (doorslag) | Lloyds/MCA, MED approval | A60 |
| Gas- en waterdruk | Lloyds | 3 bar |
EPDM pluggen

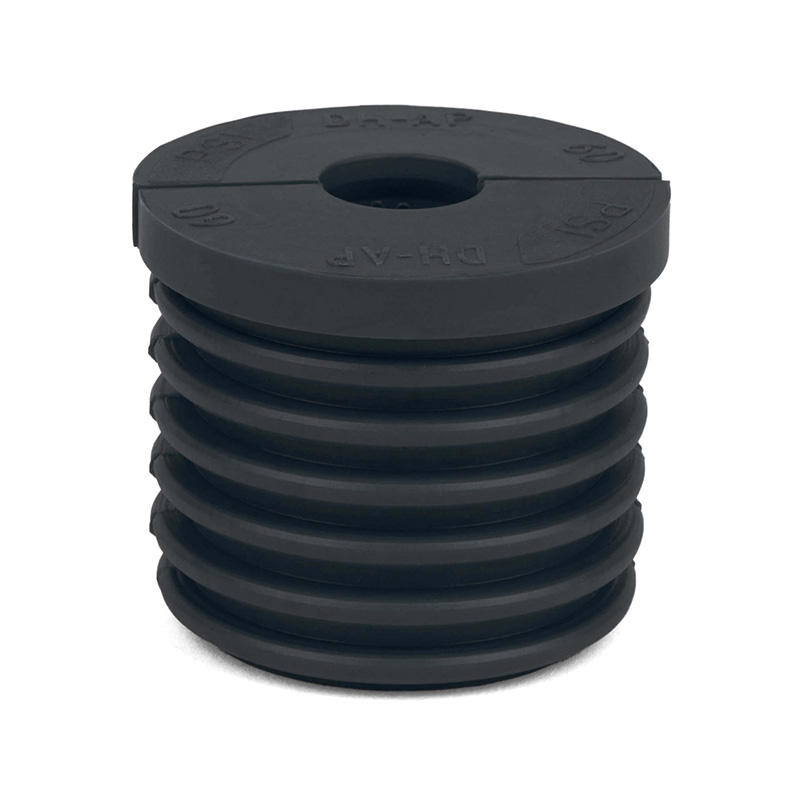

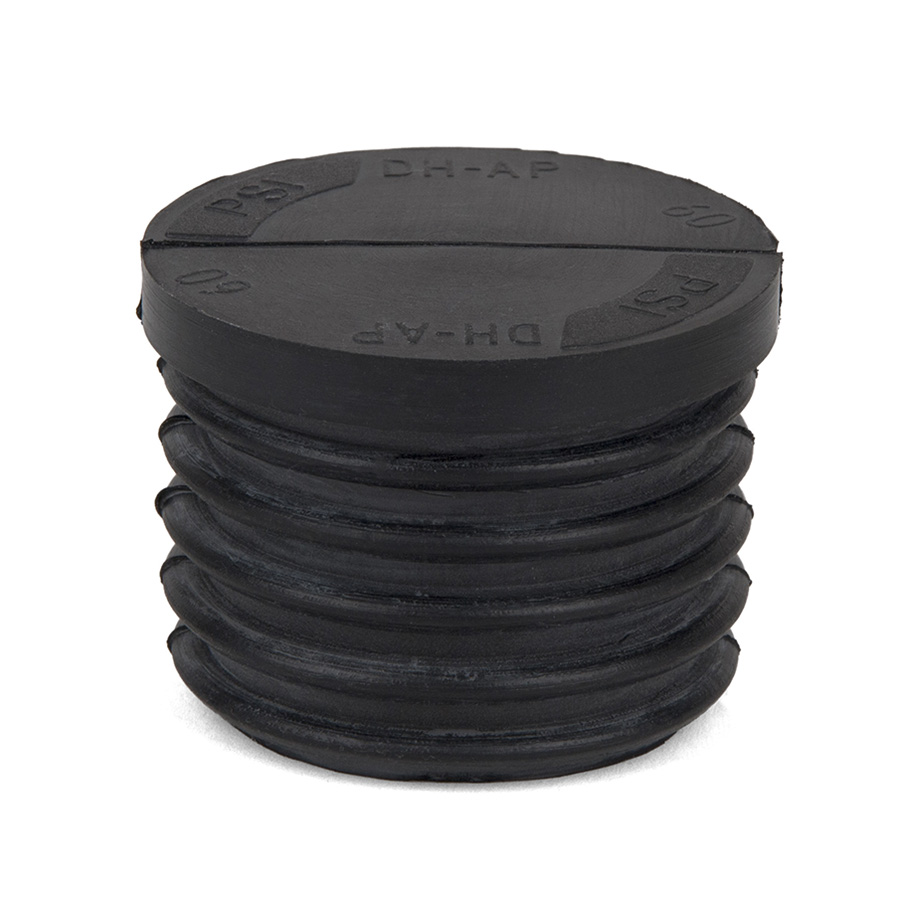

De zwarte EPDM-pluggen zijn de PSI-pluggen die in de meeste afdichtingssituaties worden gebruikt. Het temperatuurbereik van de EPDM pluggen is -25°C tot + 110°C. De EPDM versie van de PSI-plug is water- en gasdicht en wordt veel gebruikt voor water- en verwarmingsleidingen.
Maten:
EPDM pluggen in webshop
FS pluggen

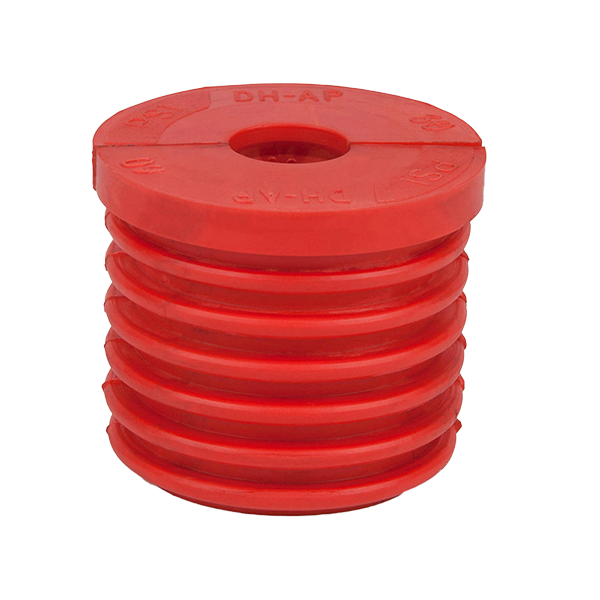

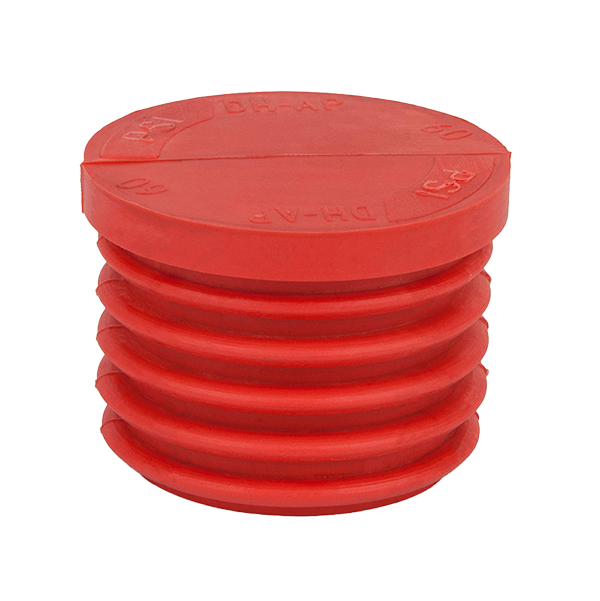

De rode Fire Safe (FS) pluggen worden gebruikt in afdichtingssituaties waarbij de afdichting brandvertragend moet zijn. Het temperatuurbereik van de FS variant van de PSI-plug is iets groter dan van de standaard EPDM pluggen, namelijk -30°C tot + 120°C. De Fire Safe pluggen zijn tevens water- en gasdicht. De FS pluggen van PSI Sealing worden veel gebruikt in de scheepvaart en industrie.
Maten:
FS pluggen in webshop

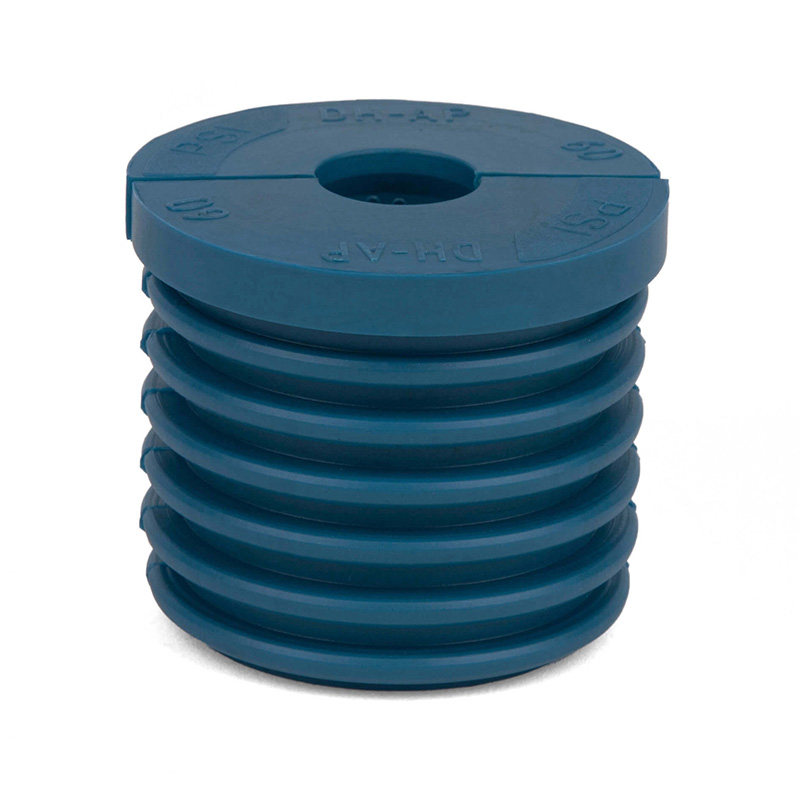

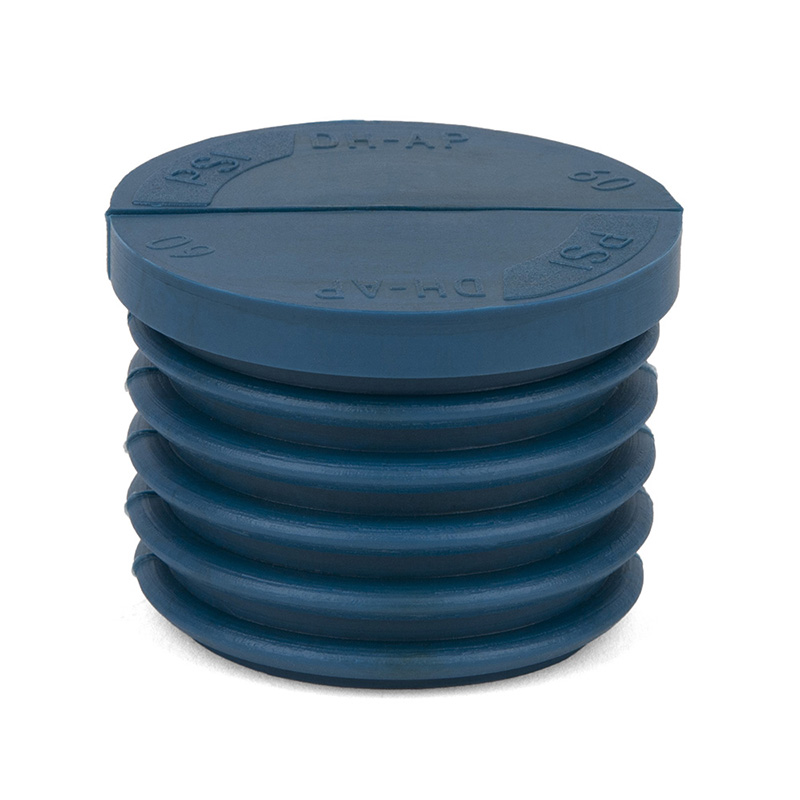

Nitrile pluggen
De blauwe Nitril PSI-pluggen zijn gemaakt van een olie- en vetbestendig rubber. Het temperatuurbereik is -60°C tot + 200°C. De Nitril pluggen worden veel gebruikt in situaties waar hydraulische oliën worden gebruikt.
Maten:
Nitrile pluggen in webshop
Silicone pluggen
De bruine siliconen PSI pluggen zijn speciaal gemaakt voor omstandigheden met extreme temperaturen. Het temperatuurbereik is -60°C tot + 200°C. De siliconen pluggen van PSI Sealing worden onder andere veel gebruikt voor koel- en stoomleidingen en in de chemische industrie.
Maten:
Silicone pluggen in webshop

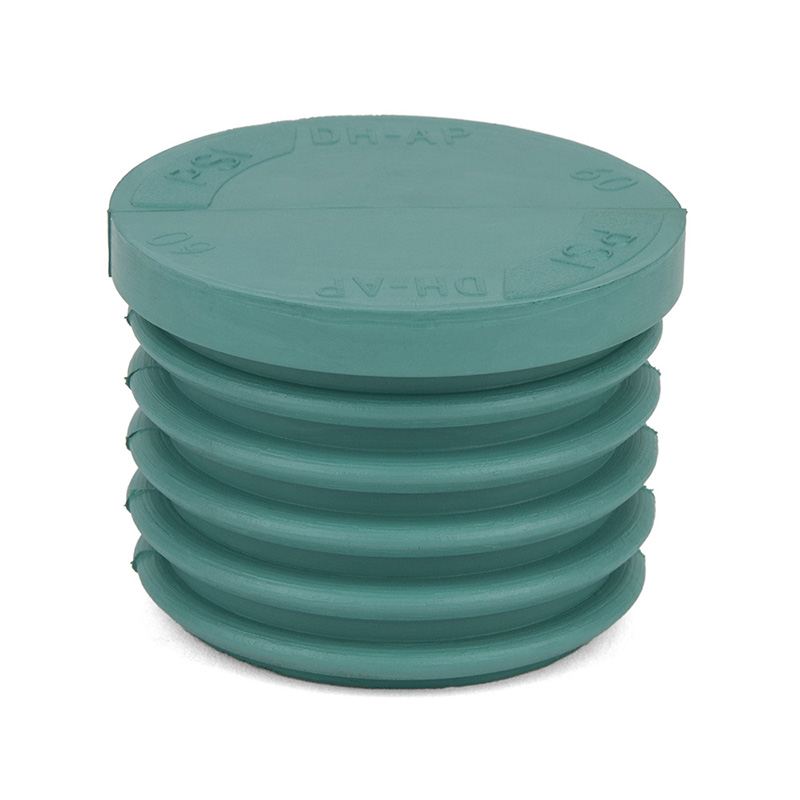

Viton pluggen

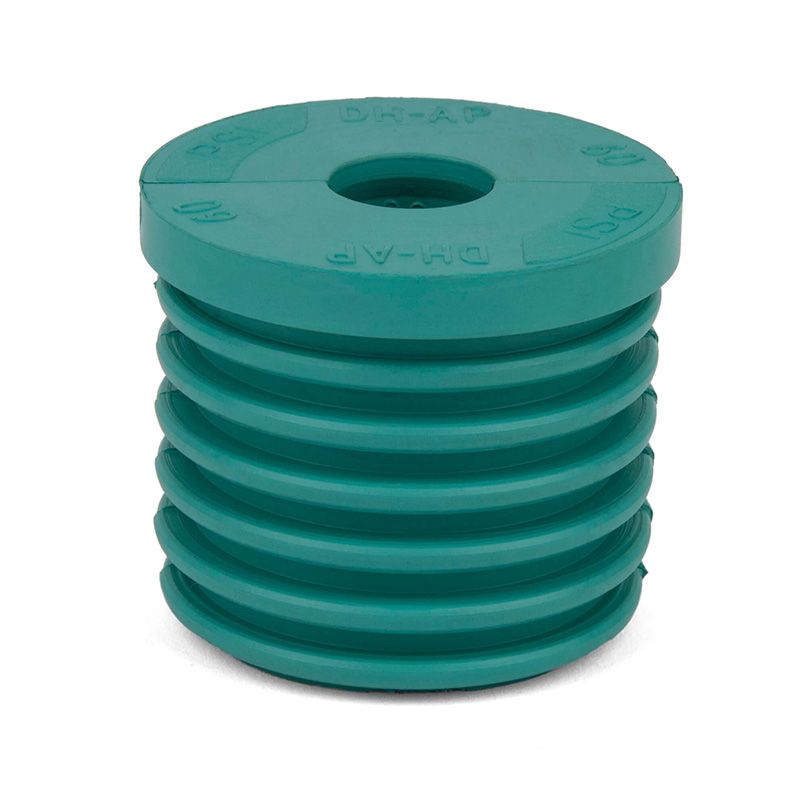

De groene viton PSI pluggen zijn speciaal gemaakt voor omgevingen of situaties waarin chemicaliën worden gebruikt. Het temperatuurbereik is -25°C tot + 200°C. De Viton pluggen van PSI Sealing worden bijvoorbeeld veel gebruikt in laboratoria.
Maten:
Viton pluggen in webshop

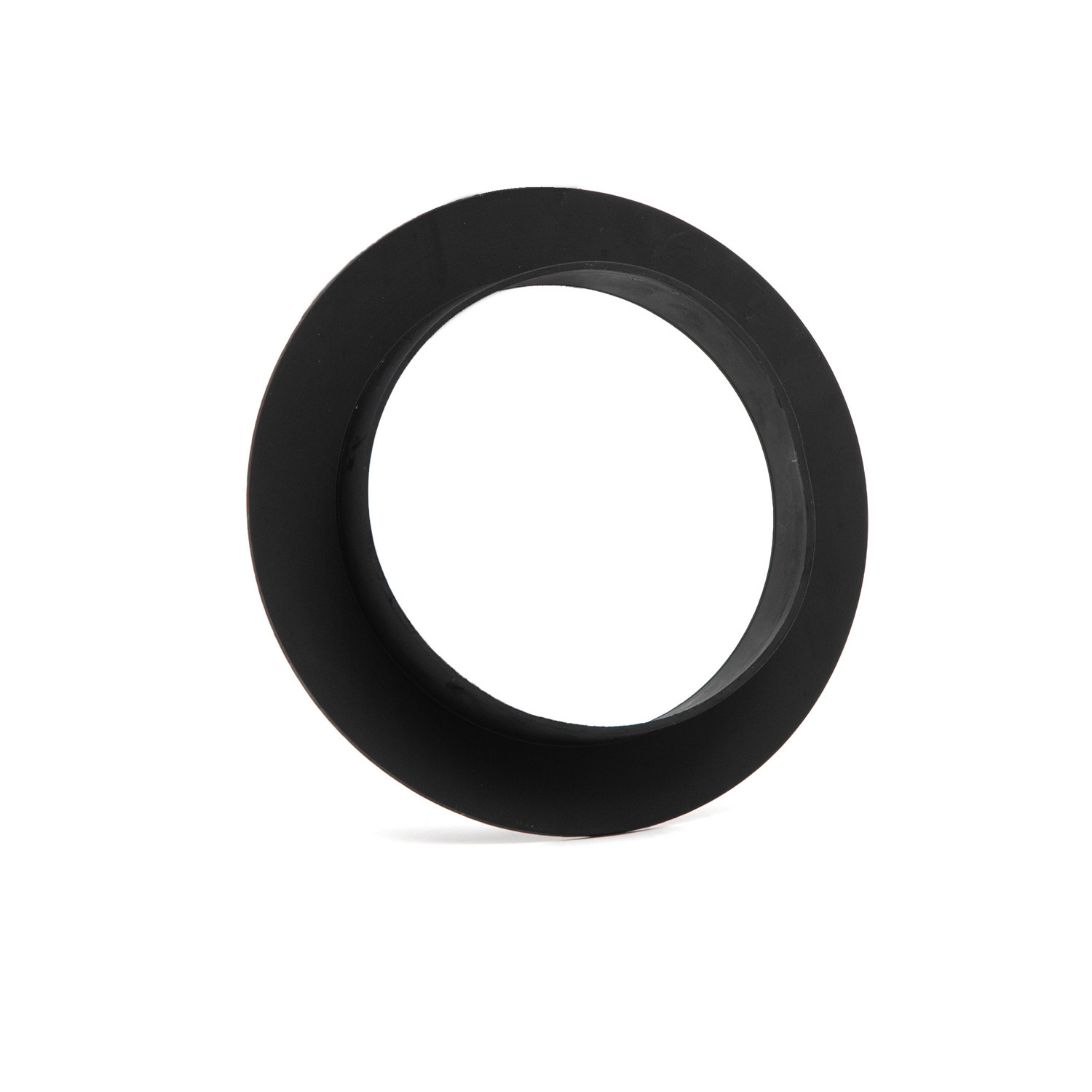

Fixatiekraag voor PVC buizen
TTT biedt voor het eenvoudig en trefzeker fixeren van PVC en kunststof buizen handige rubberen fixatiekragen. Deze fixatiekragen zijn gemaakt van hoogwaardig, speciaal voor deze specifieke toepassing samengesteld rubber. De kraag kan direct op de PVC instortbuis worden gelijmd, waardoor een waterdichte afdichting wordt gecreëerd.
Voordelen ten opzichte van PVC kragen:
- Beton hecht beter aan rubber
- Bij lagere temperaturen niet breekbaar
Montage
Voor een deugdelijke montage van de fixatiekraag is vooral de hechting aan de buis van belang. Voor een optimale hechting van de fixatiekraag dient de buis lokaal licht te worden opgeruwd, hierna dient de buis te worden ontvet met Aceton. Voor de verlijming van de fixatiekraag, zowel aan de betonnen wand als aan de buis, adviseren we CA-lijm, bijvoorbeeld de typen 1500V of 1505. Bij zware belasting is het raadzaam om de buis te verzanden.
Vragen over de producten van PSI Sealing of uw specifieke situatie, onze specialist in doorvoeringen, Maurice Welbie helpt u graag.
