Maritieme communicatiesystemen
Zenitel Marine is al vele decennia wereldwijd marktleider in interne maritieme communicatie voor op schepen en offshore platforms. Onder de merknamen Zenitel, Vingtor-Stentofon en Phontech biedt zij een brede range van communicatiesystemen voor gebruik aan boord: telefoonsystemen, intercom, Public Address, PA-GA, talk-back, batterijloze en draadloze telefonie, 2-weg radio, infotainment en entertainment. Ook zijn er specialistische systemen verkrijgbaar, zoals het Master Clock System, het Sound Reception System en paging.
Maritieme communicatie aan boord
De maritieme communicatiesystemen van Zenitel bieden een hoge beschikbaarheid, zijn robuust en betrouwbaar, schaalbaar, cyberveilig en behoeven minimaal onderhoud. Daarnaast is Zenitel sterk in de integratie van meerdere systemen. Zo kunnen draadloze systemen worden gekoppeld aan het vaste telefoonsysteem, maar ook aan het brandalarm of het CCTV-systeem. In 2018 werd het assortiment van Zenitel door een acquisitie uitgebreid met de producten van Phontech. Naast de Phontech talk-back systemen vormen de tweedraads telefoonsystemen van Phontech een waardevolle uitbreiding van het assortiment, aangezien deze erg geschikt zijn ter vervanging van telefoonsystemen aan boord van bestaande schepen of platforms.
Integratie van systemen vergroot gebruiksgemak
Zenitel is sterk in de integratie en combinatie van meerdere systemen. Daarbij worden onafhankelijk opererende systemen aan elkaar gekoppeld, zodat de functionaliteit van deze systemen verbreed wordt. Bijvoorbeeld kunnen draadloze systemen, zoals portofoons, pagers of draadloze telefonie, worden gekoppeld aan het vaste telefoonsysteem. Daarnaast kan bijvoorbeeld een koppeling worden gemaakt met het brandalarm of het CCTV-systeem. Hierdoor wordt de functionaliteit in sommige gevallen sterk vergroot. Denk aan het doorsturen van alarmen naar draadloze toestellen of het omroepen van boodschappen vanaf een draadloos toestel. De combinatie van PA en GA met het telefoonsysteem wordt in de praktijk vaak toegepast. Daarbij is integratie in twee richtingen mogelijk: alarm en berichten deels distribueren via de speakers van telefoontoestellen, maar ook het aanroepen van groepen speakers vanaf een telefoontoestel. Hierdoor verbetert niet alleen de functionaliteit van de systemen, ook de bekabeling wordt hierdoor eenvoudiger en goedkoper.
Service, systeem ombouw en reservedelen
De systemen van Vingtor-Stentofon worden al sinds de jaren 40 wereldwijd geleverd aan schepen en platforms. Er zijn inmiddels ruim 30.000 schepen die varen met een systeem dat is geleverd door Zenitel of één van de door haar overgenomen bedrijven. TTTBV wordt dan ook regelmatig gevraagd voor service aan boord, het snel naleveren van onderdelen of producten of het upgraden van een bestaand communicatiesysteem.
TTTBV heeft een uitgebreide eigen voorraad, op basis waarvan niet alleen snel reservedelen kunnen worden geleverd, maar waarmee ook op korte termijn kan worden voldaan aan de wens, een bestaand systeem uit te breiden of moderniseren. Daarbij organiseren we zowel de fysieke uitwisseling van componenten en centrale apparatuur als de programmering van de software. Ook wordt in zulke gevallen de bemanning zorgvuldig geadviseerd, welke mogelijkheden het gemoderniseerde systeem biedt en hoe dit kan worden bediend.
Geschiedenis Zenitel
De wortels van het bedrijf Zenitel gaan terug tot 1901, waarin het bedrijf startte in de telegrafie. Vanaf de jaren 40 was het bedrijf actief in de maritieme communicatie. Diverse fusies en overnames, met name binnen Scandinavië, leidden uiteindelijk tot een marktleidende positie voor Zenitel Marine anno nu, met Zenitel en Vingtor-Stentofon als haar centrale merken. Communicatie is vandaag de dag belangrijker dan ooit. Zenitel richt zich op het bieden van intelligente communicatie-oplossingen om te allen tijde te horen, te worden gehoord en begrepen. Vanaf 2021 worden alle nieuwe producten uitgebracht onder de merknaam Zenitel.
Public Address (PA)
SPA
Het Public Address systeem van Vingtor-Stentofon, ook bekend als SPA-V2, is een kosteneffectief en veelzijdig maritiem PA systeem. Het systeem is verkrijgbaar in verschillende versies en biedt een reeks standaard- en optionele functies die voldoen aan de vereisten voor een maritiem Public Address- en algemeen alarmsysteem voor alle soorten schepen. De luidsprekers in het oproepsysteem kunnen worden opgedeeld in maximaal 6 verschillende zones (inclusief een all call).
Elk SPA-rack ondersteunt een uitgangsvermogen van 120W tot 2800W. Een systeem kan uit meerdere rekken bestaan om te voorzien in de benodigde capaciteit en redundantie.
Het SPA-systeem is een geïntegreerde, type goedgekeurde PA- en GA-oplossing. SPA is bijzonder kostenefficiënt, wanneer SPA-luidsprekerlussen worden gebruikt in combinatie met de geïntegreerde ACM-telefoontoestellen, om gebieden af te dekken waar PA en GA aan boord van het schip vereist zijn. In met name alle hutten aan boord is de integratie van PA en GA met het in de hut aanwezige telefoontoestellen een groot voordeel: er is niet alleen minder hardware nodig, maar ook minder bekabeling, terwijl de toestellen multifunctioneel inzetbaar zijn.

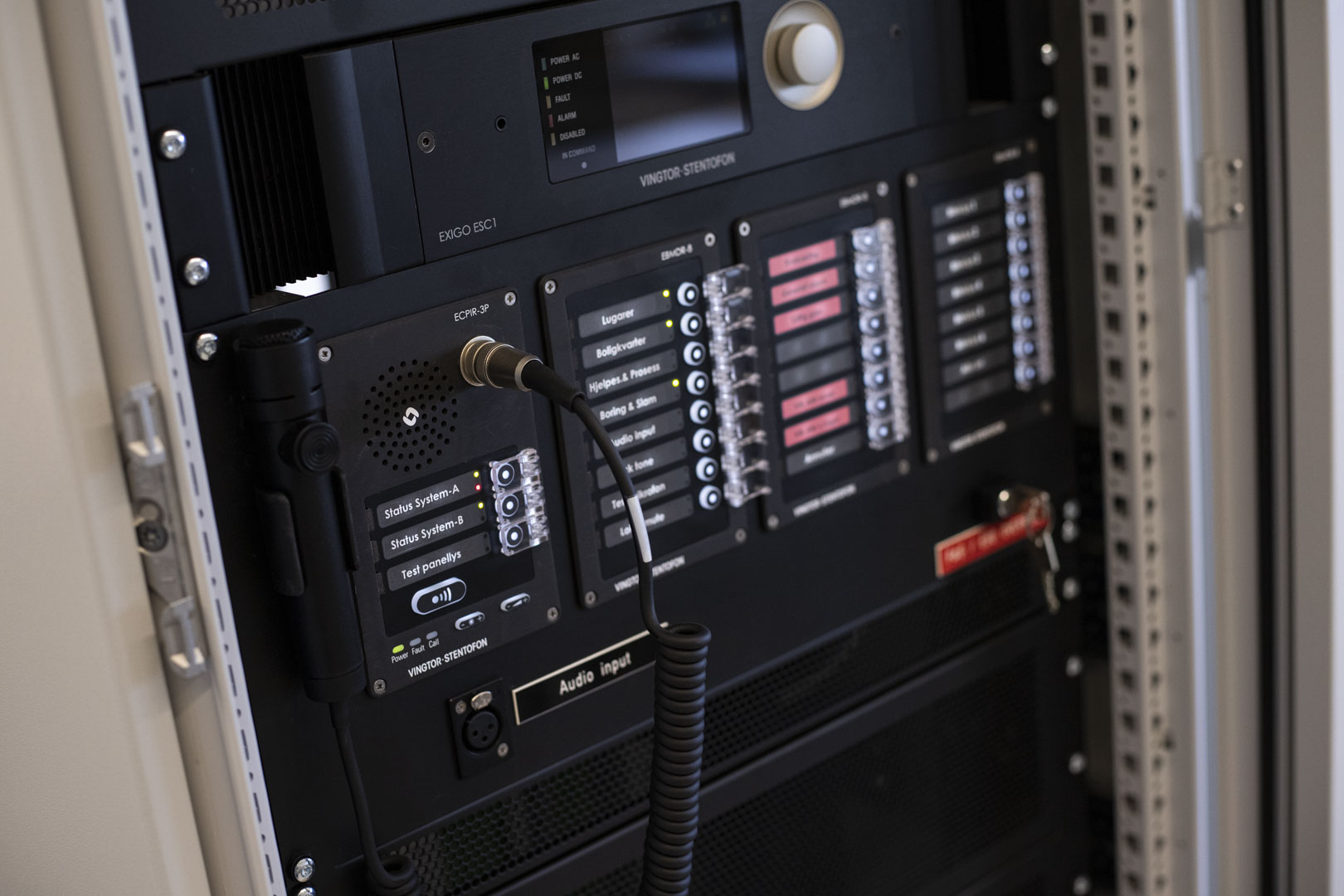

Exigo IP
Exigo maakt gebruik van ruim 10 jaar ervaring in kritische communicatie via IP. Exigo IP PA biedt een systeem dat flexibel, schaalbaar en programmeerbaar is. Exigo is een IP Public Address-systeem waarmee andere communicatiesystemen in het PA systeem te integreren zijn. De hoge mate van monitoring en de mogelijkheden voor bediening en onderhoud op afstand stelt uw bedrijf in staat om de bedrijfsvoering te centraliseren.
De versterkers van Exigo zijn geavanceerde versterkers die gebruik maken van IP-technologie en een modern klasse D-ontwerp voor een hoge efficiëntie. Ze worden volledig bewaakt en de bewakingsstatus kan op afstand worden uitgelezen via SNMP en Syslog over IP. De reeks beschikbare toegangspanelen is ontworpen om te voldoen aan de vereisten in scenario's voor meervoudig gebruik. Er zijn diverse uitvoeringen van de bedieningspanelen beschikbaar, waaronder ook explosieveilige EX uitvoeringen. Ze worden allemaal, net als de versterkers, volledig bewaakt en zullen eventuele storingen, zoals microfoonproblemen, melden zodra deze zich voordoen.
Eigenschappen van het Exigo systeem:
- PA en GA, gecertificeerd voor maritieme omgevingen
- PA en VA, gecertificeerd voor EN54-toepassingen
- Goedgekeurd voor toepassing in marineschepen
- Eindversterkers, 100/70 volt lijn met Ethernet-interface
- Ondersteunt 250 PA-zones
- Ondersteunt 150 IP-toegangspanelen
- Volledig programmeerbare stuuringangen en uitgangen
- Analoge audio-ingangen en uitgangen
- AC- en DC-werking met automatische omschakelfunctie
- Integratie met IPBX, misthoorn brandalarm
Download de Public Address brochure:
Telefoon & Intercom
Telefonie en intercom liggen aan de basis van het assortiment van Zenitel. Er zijn inmiddels ruim 30.000 schepen die varen met een systeem dat is geleverd door Zenitel of één van de door haar overgenomen bedrijven. Telefonie en intercom zijn niet voor niets de kern van het Zenitel assortiment: ook aan boord vormen deze systemen de basis voor interne communicatie tussen bemanningsleden. De telefoonsystemen van Zenitel zijn in essentie intercomsystemen, die functioneel zo zijn uitgebreid dat ze als telefoonsysteem kunnen worden gebruikt. Kenmerkend voor de Zenitel telefoon- en intercomsystemen is de zeer hoge (high fidelity) geluidskwaliteit, die wordt bereikt door het inkomende signaal lokaal te versterken. Hiermee wordt de belofte van Zenitel ingevuld: horen, gehoord worden en duidelijk worden verstaan (‘to hear, be heard and understood’).
Van alle telefoonsystemen en intercomsystemen heeft TTTBV een uitgebreide eigen voorraad, op basis waarvan niet alleen snel reservedelen kunnen worden geleverd, maar waarmee ook op korte termijn kan worden voldaan aan de wens, een bestaand systeem uit te breiden of moderniseren.

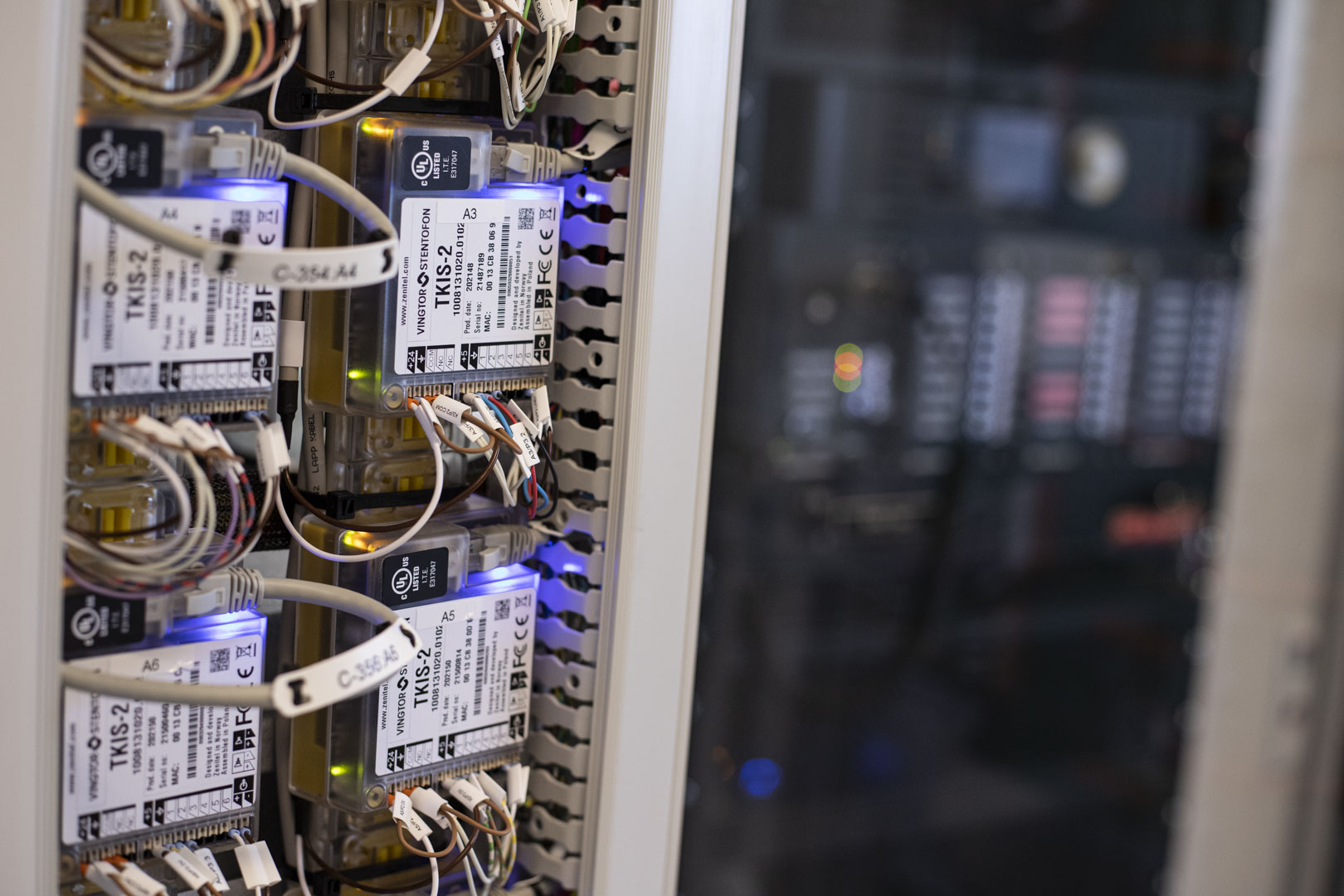

ACM - Integrated Maritime Communication Systems
Het Vingtor-Stentofon ACM-systeem draagt bij aan de veiligheid van een schip of platform door uitstekende communicatie aan boord te bieden. De Vingtor-Stentofon ACM-oplossingen hebben drie hoofdsysteemvarianten. Dit zijn:
- Vingtor-Stentofon ACM analoog telefoonsysteem
- Vingtor-Stentofon geïntegreerd communicatiesysteem
- Vingtor-Stentofon geavanceerd communicatiesysteem
De Vingtor-Stentofon ACM-systemen bieden betrouwbare, robuuste en bewezen communicatieoplossingen. De ACM-systemen zijn continu ontwikkeld en verbeterd om te profiteren van nieuwe technologieën zoals IP-netwerken. De verschillende ACM-systemen zijn opgebouwd rond de Vingtor-Stentofon AlphaCom XE intercomcentrale. De centrale biedt geavanceerde functies zoals 1-BIT-audiotechnologie (20 kHz audio), IP-switching, webservices en een breed scala aan integratie-opties.
AlphaCom XE is een modulair platform dat zowel IP ondersteunt als analoge telefoons en netwerken. Deze modulariteit resulteert in een zeer breed productaanbod, waarbij tegemoet wordt gekomen aan de behoeften van alle soorten schepen en platforms. Zowel voor een kleine sleepboot als een geavanceerde pijpenlegger of onderzoeksvaartuig met honderden opvarenden is een passende systeemoplossing leverbaar.
ICX-500
ICX500 is een doorontwikkeling op de AlphaCom XE welke toepasbaar is binnen compleet IP systemen bestaande uit Zenitel IP toestellen en SIP toestellen. Deze IP communicatie server is kleiner en krachtiger dan de Alphacom XE en gereed voor toekomstige ontwikkelingen.
Eigenschappen Vingtor ACM systeem:
- Typegoedgekeurde oplossing voor tweewegcommunicatie en talkback, tweeweg handsfree spraakcommunicatie, Public Address en algemeen alarm
- Drie hoofdsysteempakketten; ACM analoog telefoonsysteem, ACM geïntegreerde communicatie, systeem met PA- en GA-oplossing, ACM geavanceerd geïntegreerd communicatiesysteem
- 1-BIT audiotechnologie (20 kHz) zorgt voor een correcte communicatieoverdracht
- Modulaire en flexibele systemen die alle soorten schepen ondersteunen
- Te koppelen met IP DECT en draadloze handsets
- Ondersteunt IP, digitale en analoge telefoons en netwerken
- Redundant voedingsingang met automatische omschakeling tussen wisselstroom en gelijkstroom
- Ondersteunt externe services met behulp van IP- en webtechnologieën
IC-Edge Series
Het IC-Edge IP communicatiesysteem is zeer eenvoudig van opzet maar beschikt over uitgebreide mogelijkheden en interessante eigenschappen. Een systeem bestaat enkel uit Zenitel IP stations welke met behulp van een PoE LAN netwerk met elkaar communiceren. Eén van de toestellen fungeert als IC-Edge server, een separate server is daarom niet nodig. IC Edge beschikt over 1 gelijktijdig spreek kanaal, waardoor dit systeem vooral geschikt is voor kleinere configuraties. Bij eventuele latere uitbreiding is het mogelijk op te schalen naar het ACM of ICX-500 platform met behoud van dezelfde infrastructuur en toestellen.
Eigenschappen IC Edge
- Eenvoudige systeem setup via web browser en automatische zoekfunctie naar toestellen binnen het systeem
- Geen aparte server nodig
- Uitgebreid assortiment Zenitel IP toestellen en andere rand apparatuur
- Ondersteunt SIP voor koppeling met randapparatuur
- Ondersteunt SIP trunking voor koppeling met bijvoorbeeld GSM
- Hoogwaardige geluidskwaliteit met o.a. actieve omgevingslawaai reductie
- Group calls, audio boodschappen, mobiele app en div. andere features beschikbaar
- Relaisfunctie in toestellen voor o.a. aansturing signalering en deur-opener
- G711, G722 codec ondersteuning
Download brochure

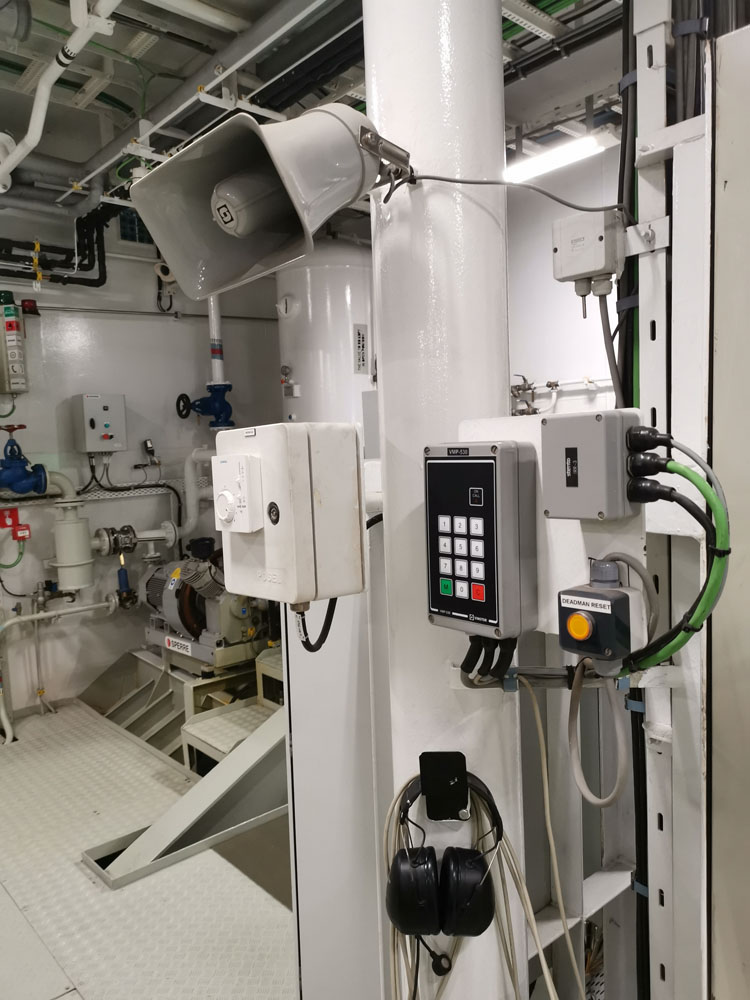

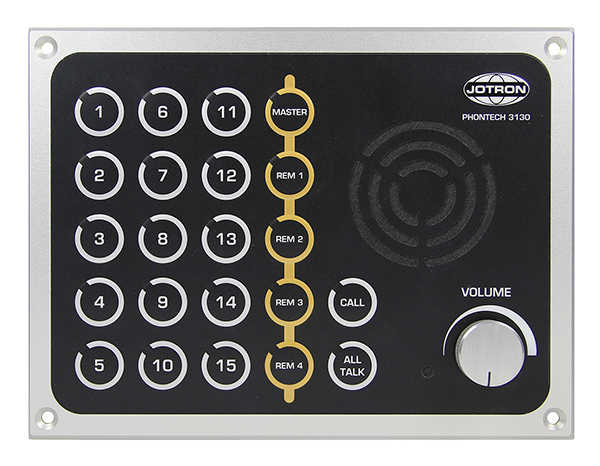

CIS Talkback systeem
Command Intercom System (CIS) is ontworpen voor belangrijke communicatieverbindingen aan boord van zeeschepen.
Het CIS Talk-Back-systeem is afkomstig van het Phontech-productgamma dat in oktober 2018 door Zenitel werd overgenomen van Jotron. Het ontwerp is zeer compact en de prestaties worden gegarandeerd door het gebruik van microprocessortechnieken. Het CIS systeem is ontworpen volgens de standaardafmetingen van DIN 144, in lijn met onze andere modellen voor consolemontage.
Het assortiment bestaat uit CIS-3100 hoofdposten met 5, 10 of 20 subpost lijnen. Of een oplossing met tot 4 hoofdposten en maximaal 15 subposten. Diverse uitvoeringen subposten zijn beschikbaar voor de verschillende locaties aan boord.
De CIS productlijn dient tevens als vervanging van het vorige ETB / CTB Talk-Back systeem uit het Vingtor productassortiment. Bij vervanging adviseren wij u graag een totaal oplossing op basis van de bestaande bekabeling.
Download de Talk-back brochure:
Talk-back in webshopVSP noodtelefoon
Het VSP-systeem functioneert los van de hoofdstroomvoorziening en voldoet aan de eisen voor noodcommunicatie tussen vitale posities. Het systeem heeft een veelzijdige reeks compacte, robuuste en corrosiebestendige stations voor alle omgevingen.
Met een hoge kwaliteit audio en ingebouwde noise-cancelling microfoons is de gebruiker ten alle tijden verzekerd van een goed hoorbaar signaal. Er zijn ook VSP systemen voor EX omgevingen beschikbaar.
Eigenschappen:
- Biedt noodcommunicatie onafhankelijk van de stroomvoorziening van het vaartuig
- Uitstekende spraakkwaliteit
- Toestellen zijn voorzien van omgevingslawaai gecompenseerde microfoons
- Ingebouwd of te koppelen relais voor bediening van signaaleenheden
- Aansluiting koptelefoon mogelijk (rechtstreeks of via een plug-box)
Download brochure:
Noodtelefoon in webshop
Sound reception SSRS
Geluidsontvangstsystemen zijn elektronische, akoestische navigatiehulpmiddelen waarmee de bemanning van het schip audiosignalen kan opvangen van buiten kan weergeven. Hierbij wordt tevens de geluidsrichting op het toestel aangegeven. Dit systeem wordt met name toegepast ook indien sprake is van een gesloten brug. Het geluidsontvangstsysteem is geïnstalleerd als hulpmiddel bij het navigeren, zoals vereist door de International Regulations for Preventing Collisions at Sea (COLREG), 1972-normen.
Zenitel wordt algemeen erkend als een van de toonaangevende fabrikanten van geluidsontvangstsystemen. Voorheen werd het Vingtor-Stentofon VSS-V2 als geluidsontvangstsysteem aangeboden. Na de overname van Phontech door Zenitel in 2018 werd het VSS-V2-systeem vervangen door het P-8300 MkII-geluidsontvangstsysteem. Het P-8300 MkII systeem is ontworpen om het geluid van misthoorns te ontvangen in het bereik van 70-2100 Hz, terwijl veel concurrerende merken alleen geluid detecteren in het bereik tussen 70-870 Hz.
Hoewel de regeling voor het toepassen van geluidsontvangstsystemen alleen geldt voor schepen met volledig gesloten bruggen, wordt steeds vaker ook voor deze systemen gekozen op schepen zonder volledig gesloten bruggen.
Download de VSS brochure
Masterclock systeem
Het Masterclock syteem van Zenitel is de ideale oplossing voor de distributie van zowel lokale tijd als UTC-tijd aan boord van schepen. De Masterclock is uitgerust met verschillende uitgangen en ingangen, zodat verbinding kan worden gemaakt met zowel losse klokken als computers en apparatuur met tijdsaanduiding. Op die manier wordt de tijd tussen alle klokken aan boord gesynchroniseerd en, indien nodig, automatisch aangepast zodra een tijdzone gepasseerd wordt. De vier Slave Clock-uitgangen kunnen afzonderlijk worden geprogrammeerd voor verschillende soorten klokken. Externe radio-ontvangers of bronnen voor tijdsynchronisatie kunnen worden aangesloten, indien een hogere nauwkeurigheid vereist is.
Eigenschappen Masterclock
- Nauwkeurigheid +/- 0,1 sec./24 uur
- Breed assortiment aan verschillende slave klokken (digitaal, IP65, etc.)
- Eenvoudige bekabeling en kalibratie
- Accessoires en opties zoals radio- of satellietkoppeling
- Signaalontvangers, RS232C / RS485-interface
- Alarmuitgangen
- Automatische omschakeling zomer- / wintertijd
Download de masterclock brochure:
Masterclock in webshop
Meer info?
Vragen over de producten van Vingtor Stentofon of uw specifieke situatie, onze Zenitel specialist Bart Derks helpt u graag.
