Marine UPS en voedingen

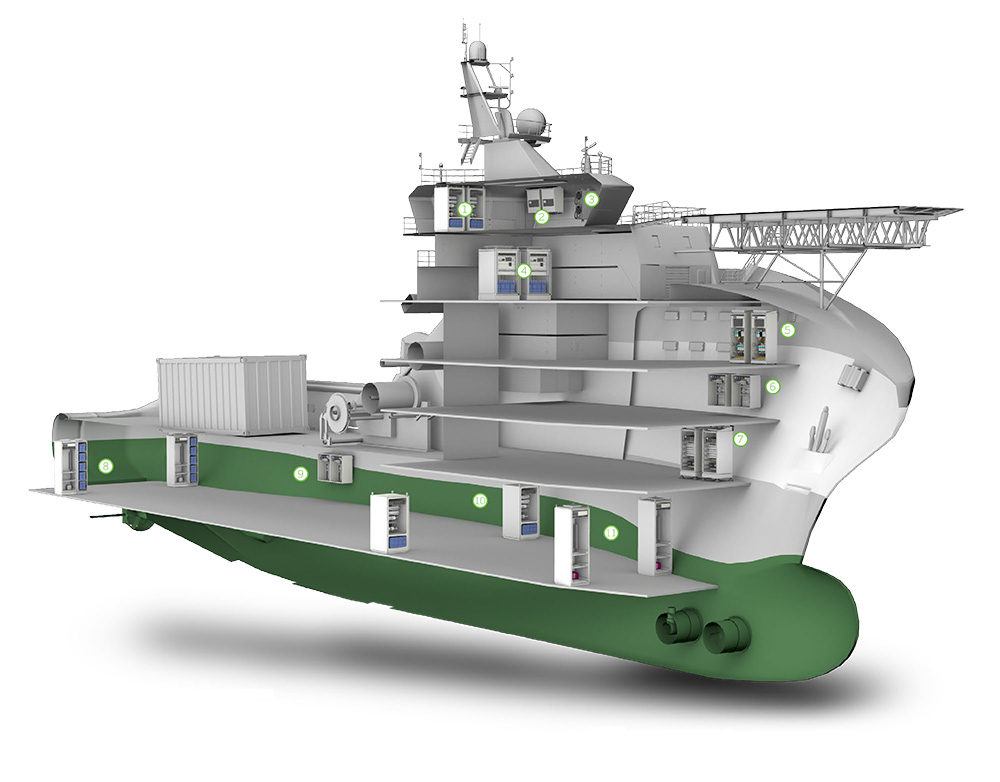

Aan boord van elk schip of offshore-installatie zijn er talloze kritische systemen die toezicht houden op een groot aantal functies en toepassingen. Een continue en veilige werking van deze systemen begint en eindigt met een stabiele en veilige stroomtoevoer.
Eltek levert hiervoor een breed assortiment AC en DC voedingen, waaronder batterijladers, DC voedingen en AC-UPS systemen. Eltek is wereldwijd actief in ruim 100 landen, met eigen vestigingen in ruim 40 landen, waardoor een goede internationale ondersteuning kan worden geboden. Kenmerkend voor Eltek systemen is de hoge output, bijzonder compacte maatvoering en zeer hoge efficiëntie.
Systemen die afhankelijk zijn van een betrouwbare stoomtoevoer:
- Dynamische positionering
- Voortstuwingsregeling
- Waterdichte deuren
- Navigatieverlichting
- Identificatie van het schip
- Waterbehandeling ballast
- Public address en alarm
Download Eltek brochure
Eltek assortiment
Alle DC voedingen, van batterijlader tot DC-UPS | |
Alle AC inverters, inclusief Rectiverter en algemene AC-UPS | |
Hart van elke voeding: omvormers, monitoring en stroom-distributie | |
Basiscomponenten voor opbouw power shelves en voedingen |
DC voedingen
DIN rail voedingen
Eltek biedt 2 typen DIN-rail voeding:
• Delta Cliq modules van 3A-40A, 24-48VDC uitgangsspanning
• Micropack 10A modules, optioneel met monitoring voor 1 – 4 modules
De Delta Cliq modules zijn handige voedingen voor toepassing in panelenbouw. Hiervan zijn diverse varianten beschikbaar, die zowel met AC als DC ingangsspanning overweg kunnen. Deze modules zijn typegoedgekeurd en worden geproduceerd door het moederbedrijf van Eltek, Delta Inc. De Micropack modules zijn hot-swappable en leveren 240W vermogen in 1 module. Tot 4 modules kunnen samen worden gebouwd in combinatie met een control unit, zodat een 1kW gecontroleerde voeding ontstaat.

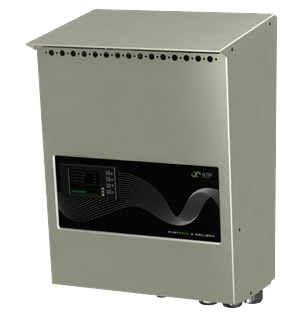

Compacte batterijladers
Eltek levert 2 verschillende batterijladers in een wandkast:
• Flatpack S Wallbox, 2x 1.000W
• Flatpack 2 Wallbox, 2x 2.000W

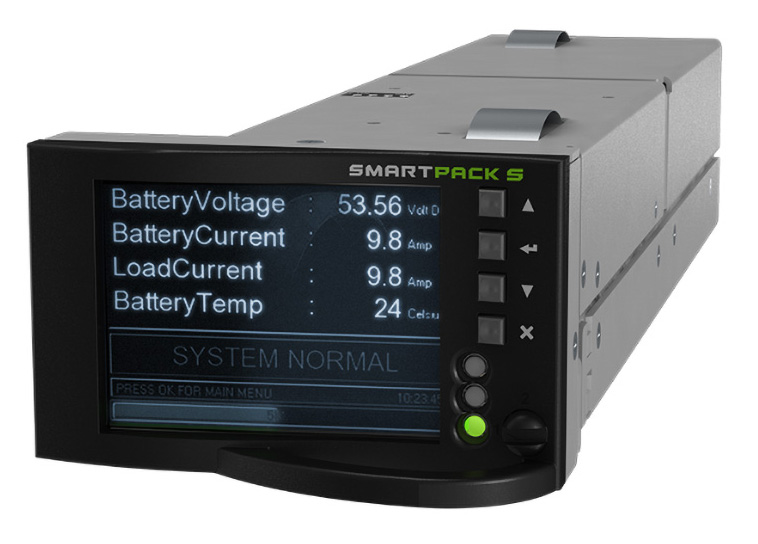

Beide wandkasten zijn uitgerust met 2 losse gelijkrichtermodules, respectievelijk van 1kW en 2kW, waardoor een volledig redundant batterijlader ontstaat. De modules kunnen zo nodig onder spanning worden uitgewisseld. De batterijladers hebben 24VDC of 48VDC uitgangsspanning, 2x40A (resp. 2x80A) output bij 24VDC en ingebouwde statische omschakelaar (LVBD). De Flatpack 2 Wallbox is ook beschikbaar met 110VDC en 220VDC output. Hiernaast zijn de batterijladers voorzien van een controle- en monitoring unit voor onder andere de batterijstatus.
AC inverters

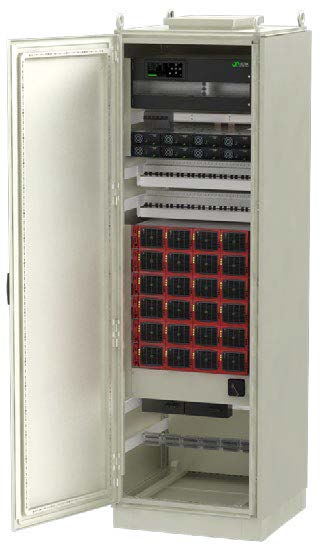

Eltek levert diverse AC-UPS systemen, standaard met 230VAC of 115VAC uitgangsspanning. Een compacte all-in-one oplossing wordt gevormd door de Rectiverter UPS 6KVA. Er is tevens een Rectiverter UPS 18KVA beschikbaar. Voor grotere vermogens wordt gebruik gemaakt de Bravo omvormers, die zowel in 2,5KVA als 20KVA modules beschikbaar zijn.
Rectiverter
De Rectiverter combineert de functies van een gelijkrichter en een omvormer en elimineert de noodzaak van een statische omschakelautomaat. In het geval van een stroomstoring wordt de stroomrichting van de DC poort omgekeerd om de AC-belasting te kunnen handhaven vanuit de batterijen. De Rectiverter is een gecombineerde AC UPS en DC voeding, maar kan ook worden gebruikt als AC UPS.
De Rectiverter module heeft dezelfde afmetingen en mechanisch ontwerp als andere Eltek modules en is eveneens een modulaire bouwsteen. Hierdoor kan de Rectiverter worden gecombineerd met andere power modules en controllers tot een flexibel en schaalbaar systeem.

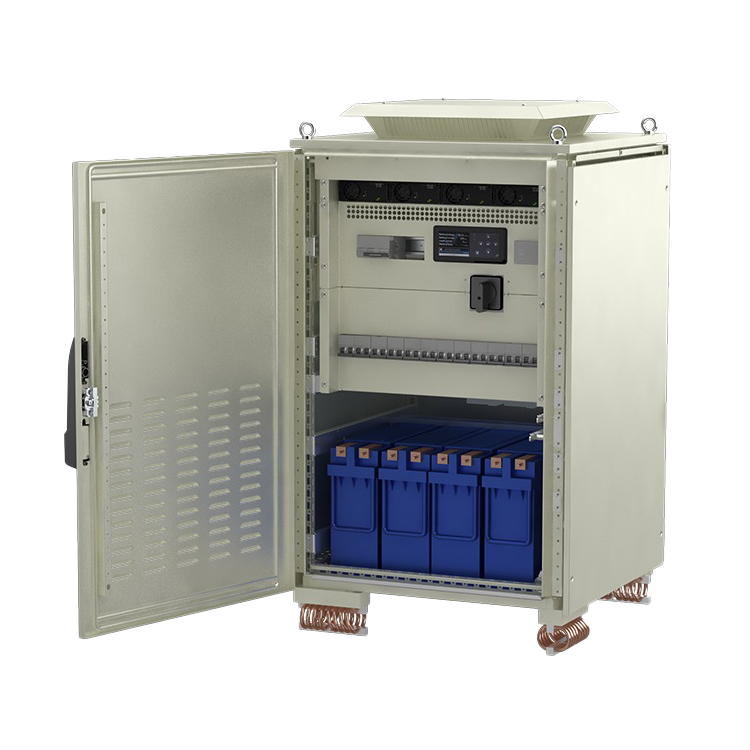

In de Rectiverter UPS 6KVA worden tot 4 Rectiverter modules gecombineerd, bij de Rectiverter UPS 18KVA kunnen maximaal 12 Rectiverter modules worden toegepast. De Rectiverter module is een ideale basis voor een AC UPS, omdat de module simultaan een 115 VAC of 230VAC uitgaande spanning als een 48VDC uitgangsspanning kan leveren. De 48VDC uitgang kan worden gebruikt om de batterijen rechtstreeks te laden, terwijl de AC uitgang als noodstroomvoorziening voor de aangesloten systemen of apparaten wordt ingezet. Hierdoor behoeft de UPS nooit te worden overgedimensioneerd en worden de batterijen zeer snel en efficiënt geladen.
Marine DC UPS
Eltek biedt zowel AC UPS-sen als DC-UPS systemen. Diverse van deze systemen worden als complete unit geleverd, waarbij de vermogensdistributie, aansluitklemmen, monitoring, gelijkrichters en batterijen in één complete kast worden geleverd. Deze oplossingen zijn bovendien niet alleen gebaseerd op typegoedgekeurde modules, maar zijn als totaal product voorzien van een goedkeuring door onder meer DNV-GL.
Uitgangspunt bij zowel de AC-UPS als DC-UPS systemen is volledige redundantie: alle individuele modules kunnen elkaars load overnemen en kunnen bovendien onder spanning worden verwisseld. Bekende kant-en-klare systemen zijn de 6KVA en 18KVA UPS systemen op basis van de Rectiverter. Tevens biedt Eltek maatwerkoplossingen naar klantbehoefte.
Download brochure

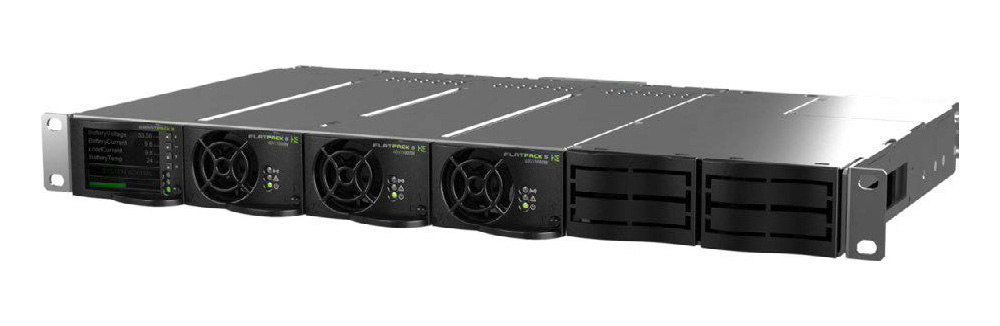

Power shelves en modules

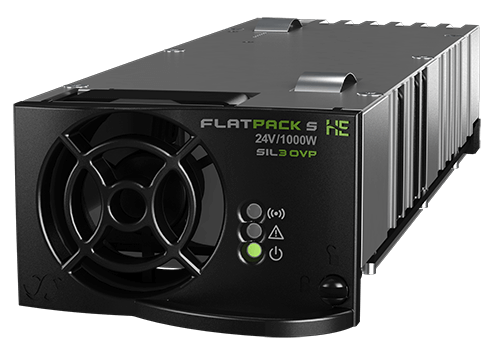

Flatpack S Dual Box
Een bijzonder compacte unit, ook wel power core genoemd, is de Flatpack S Dual Box, speciaal geschikt als grotere kastvoeding. Deze unit bestaat uit 2 1.000W 24VDC units (48VDC is tevens mogelijk), die 2x40A kunnen leveren, ofwel tot 40A volledig redundant. Deze Flatpack S Dual Box werkt zowel met een ingaande AC spanning als DC spanning. Een diodeblok is niet nodig, waardoor het ‘single point of failure’ geëlimineerd wordt. Er kunnen tot 3 Dual Box eenheden parallel worden gebruikt.
Rectiverter power core
Op basis van de Rectiverter module zijn ook compacte power cores beschikbaar. Zo is er een 6KVA 1-fase powercore en een 18KVA 3 fase power core beschikbaar. De power cores bestaan uit de losse Rectiverter modules, een control unit, distributie en zekeringen.
Heeft u vragen over onze UPS, voedingen of uw specifieke situatie, onze Eltek specialist Marcel Teuwsen helpt u graag.
